商品信息
基本参数
- 产地广东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号103A-26ID
- 感应距离8~15 （m）
- 工作频率125 （Hz）
- 读卡时间0.1 （s）
- 品牌DAWU
- 类型非接触式读卡
产品简介：
产品详情：一，概述
103A-26IDpassword钥匙门禁读卡器为13.56mhz非接触式M1卡韦根读头，使用先进的射频接收电路设计和嵌入式微控制器，结合高效的解码算法，具接收灵敏度高，工作电流低，单直流电源的特征防尘，防潮，全密封设计，便捷用户在室外等恶劣条件下安装，无机器磨损，经久耐用。
2.产品参数
项目
指数
电源供应
DC12V（±5％）
工作电流
待机电流：45ma
工作电流：70ma
赞成卡
Mifareone等14443a协议卡
（S50\\S70等）
感应距离
0毫米至100毫米
（与卡及其使用环境有关）
读卡时间
<200ms
阅读距离
＜0.5秒
输出格式
Wiegand26/Wiegand34
传输距离
wg26/34≤100m
工作温度
-25℃〜+75℃
工作湿度
<90％，无凝结
外型尺寸
86毫米×86毫米×20毫米
重量
190克
电线尺寸
180毫米±5毫米
材料
PVC和喷涂塑料，填入黑色树脂胶（有效性防水）
内建喇叭
蜂鸣器，可以操纵led和蜂鸣器
三，灯线次序的定义
l刷卡区域处于待机状况：读卡器左上角的射频符号始终亮着
阅读器门铃和密码按钮蓝灯
l刷卡区域的读卡状况：读卡器左上角的射频符号亮绿灯
读卡器的门铃和密码按钮不亮
线序定义
l红色：VCC（+12V）
l黑色：GND（接地）
l白色：WieganD1/TX（韦根1）
l绿色：WieganD0/RX（韦根0）
l蓝色：led
l黄色：BEEP（蜂鸣器）
l橙/灰：默认W26，橙色或灰色电缆接地且扁平W34
l紫色1：DoorBell+
l紫色2：Door Bell-
四，留意事项
1.门禁读卡器不能储存用户数据和信息，也不能添加卡用户，密码用户和指纹用户。它只是扩充的卡或密码解锁工具，只能倚靠门禁集成机才能使用，刷卡考勤机，多门控制器等装置。
2.安装/拆毁时，请先关闭电源，请勿带电运转。
3.最大读取距离是在无干扰的环境下，读卡器的安装方法正确，并且卡的测量方向平行于读卡器的表面，任何电磁干扰环境都会影响读取距离。
4.请勿将读卡器安装在磁性或金属物体的表面上。磁性和金属材质会严重影响rf信号
5.请勿将读卡器安装在产生干扰电磁场的装置附近，例如电机，AC/DC转换器，UPS，继电器，监视器等。
6.电源应保证有足够的电源，尝试使用线性电源，并且门锁和控制器应分别供电。应将电源安装在尽量邻近电气设备的位置，以免产生干扰和传输损耗。
7.提议接线时留意强，弱电流分开，分开要求大于20cm。电源线应为多股线，线径应足够粗。

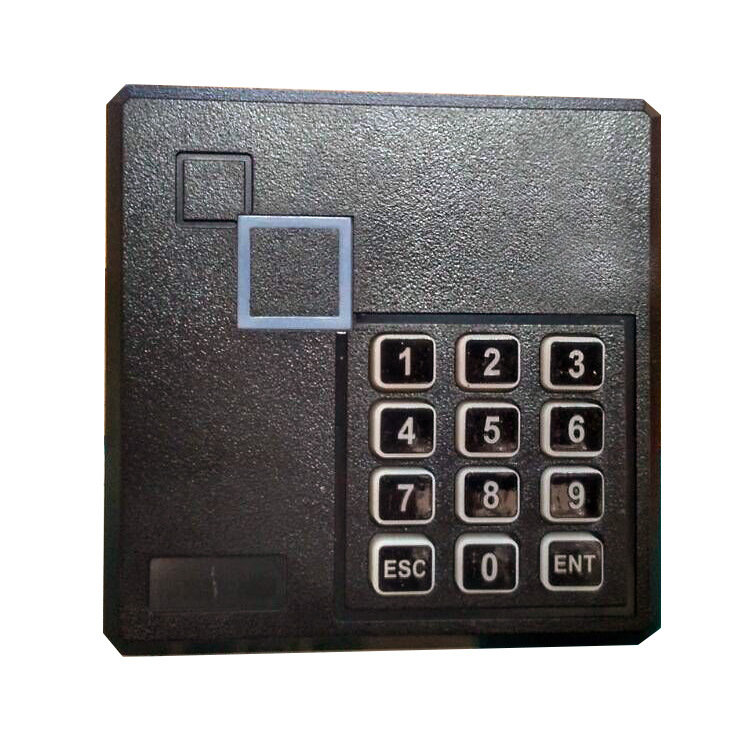

五，产品图表
