商品信息
基本参数
- 产地山东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号LKSG-0.4-37/1318
- 额定电流37 (A)
- 系统额定电压0.4-0.66 (V)
- 品牌海洋
- 用途滤波电抗器
- 有无铁心铁心式电抗器
- 产品认证ISO9001
- 电抗系数0.26
- 绝缘结构干式电抗器
产品简介：

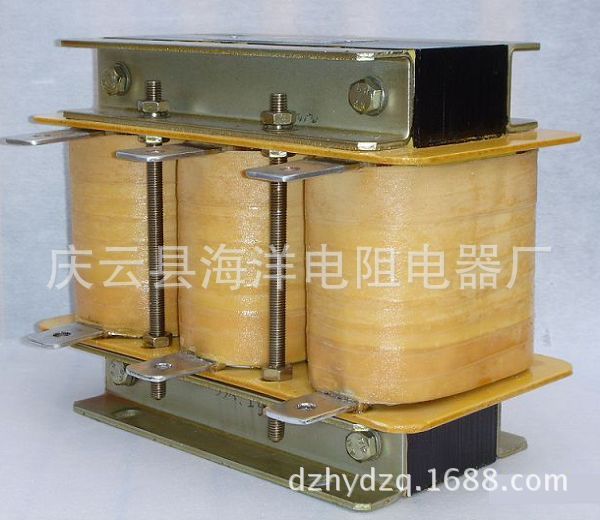

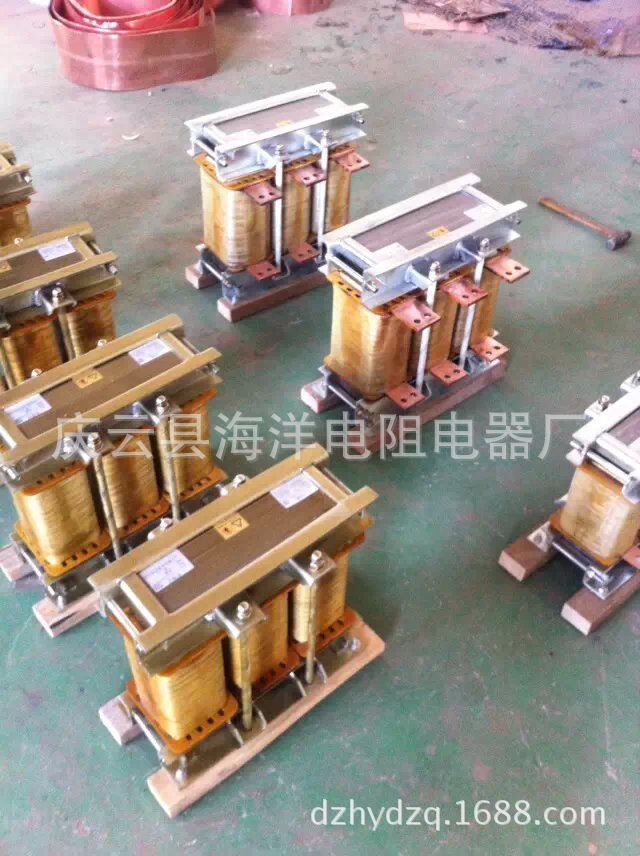

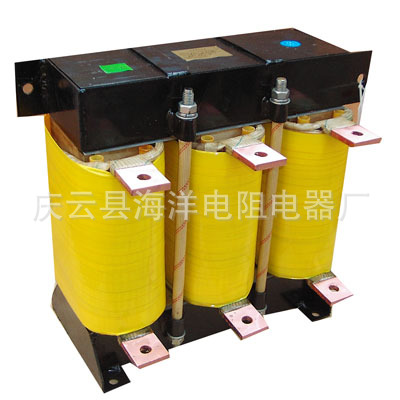

产品详情：三相铁芯式滤波电抗器
1.适用范围
三相铁芯式滤波电抗器一般而言用以低压电容器补偿柜中，并与并联电容器串联连通。传统的低压电容器补偿柜一般而言是纯电容器构造。这种电容器柜不仅会在合闸时产生浪涌电流，还会放大电网中的谐波，侵害其他电气设备的安全运行。该串联电抗器不仅可以抑止瞬间的瞬时涌入电流，而且可以抑止和吸收谐波电流，具滤波效用，大大提高了电网的运行安全性。
单相铁芯式滤波电抗器一般而言用在滤波柜中，与滤波电容器串联，专门用以滤波电网中的5次，7次和11次谐波。
2.构造特征
该反应堆使用先进技术开展设计和制造。它可以分成三相和单相。两者均为铁芯干式。该反应器构造小，耐高温。电抗器铁芯使用高质量，低损耗的原装进口。冷轧取向硅钢片，线圈用h级或c级漆包线或玻璃纤维涂覆的矩形铜线盘绕（对于大电流，则用铜箔盘绕）。将整个反应器浸泡h级绝缘清漆中，并在真空下干燥。完整，操作期间基本无噪声。
3.性能参数
（1）可用以400v，660v系统。
（2）额定绝缘程度3kv/min。
（3）。电抗线性要求：1.8倍额定工作电流下的电抗值与额定工作电流下的电抗值之比不低于0.95。
（4）相电抗器的随意两相电抗值之差不超过3％。
（5）电抗器可以在额定电流的1.35倍下长时间运转。
（6）干式铁芯电抗器的噪音不大于国家标准
（7）耐热等级：h级。
4.型号解释：
（1）单相三相滤波电抗器
例如：lk？G-0.8-A/mH
l：过滤器k：电抗器d：单相s：三相g：空气（干式）降温0.8：
最高交流工作电压：0.8kv
a：额定电流h：电感
5.型号及尺寸如下
反应堆型号
反应堆
电感
（μh）
协调一致
电容器类
电容
（μF）
过滤
频率
额定的
当前
（一种）
外型尺寸
l×Ｗ×Ｈ（㎜）
安装尺寸
（㎜）
LKSG-0.8-25
/1986
1986年
231
5
25
225*155*200
175*95,4-φ8
LKSG-0.4-31
/1582
1582
290
5
31
225*160*200
175*95,4-φ8
LKSG-0.4-37
/1318
1318
346
5
37
250*170*200
200*100,4-φ10
LKSG-0.4-50
/981
981
462
5
50
265*190*215
215*120,4-φ10
LKSG-0.4-62
/790
790
579
5
62
280*205*230
230*125,4-φ10
LKSG-0.4-74
/659
659
692
5
74
280*210*260
230*125,4-φ10
LKSG-0.4-93
/527
527
861
5
93
285*200*290
215*125,4-φ10
LKSG-0.4-112
/438
438
1027
5
112
265*200*355
215*125,4-φ12
LKSG-0.4-124
/396
396
1137
5
124
265*205*280
215*125,4-φ12
LKSG-0.4-149
/329
329
1385
5
149
280*220*420
230*145,4-φ12
LKSG-0.4-186
/264
264
1770年
5
186
330*230*420
290*145,4-φ12
LKSG-0.4-248
/198
198
2275
5
248
325*285*480
265*175,4-φ12
LKSG-0.4-310
/158
158
2895
5
310
350*330*520
290*205,4-φ12
LKSG-0.4-372
/132
132
3539
5
372
420*350*545
360*245,4-φ12注：电容器电压525v
第七滤波器电抗：
反应堆型号
反应堆
电感
（μh）
协调一致
电容器类
电容
（μF）
过滤
频率
额定的
当前
（一种）
外型尺寸
l×Ｗ×Ｈ
（㎜）
安装尺寸
（㎜）
LKSG-0.4-24
/1009
1009
231
7
二十四
205*155*155
155*95,4-φ8
LKSG-0.4-30
/810
810
290
7
30
205*165*155
155*95,4-φ8
LKSG-0.4-36
/676
676
346
7
36
235*165*160
185*95,4-φ10
LKSG-0.4-48
/506
506
462
7
48
250*175*175
200*100,4-φ10
LKSG-0.4-61
/402
402
579
7
61
250*185*195
200*100,4-φ10
LKSG-0.4-73
/337
337
692
7
73
265*200*195
215*110,4-φ10
LKSG-0.4-91
/269
269
861
7
91
235*185*240
185*110,4-φ10
LKSG-0.4-109
/225
225
1027
7
109
235*185*260
185*110,4-φ12
LKSG-0.4-121
/191
191
1137
7
121
238*190*280
185*110,4-φ12
LKSG-0.4-146
/159
159
1385
7
146
250*205*315
200*125,4-φ12
LKSG-0.4-182
/127
127
1770年
7
182
250*210*340
200*125,4-φ12注：电容器电压525v
十一阶滤波器电抗：
反应堆型号
反应堆
电感
（μh）
协调一致
电容器类
电容
（μh）
过滤
频率
额定的
当前
（一种）
外型尺寸
l×Ｗ×Ｈ
（㎜）
安装尺寸
（㎜）
LKSG-0.4-24
/438
438
231
11
二十四
205*145*135
155*75,4-φ8
LKSG-0.4-30
/350
350
289
11
30
205*145*135
155*75,4-φ8
LKSG-0.4-36
/292
292
346
11
36
220*145*140
170*75,4-φ10
LKSG-0.4-48
/219
219
462
11
48
220*160*145
170*85,4-φ10
LKSG-0.4-60
/175
175
579
11
60
205*155*180
155*85,4-φ10
LKSG-0.4-72
/146
146
692
11
72
205*155*190
155*85,4-φ10
LKSG-0.4-90
/117
117
861
11
90
220*165*205
170*85,4-φ10
LKSG-0.4-108
/97
97
1027
11
108
205*175*200
155*95,4-φ12
LKSG-0.4-120
/88
88
1137
11
120
220*180*205
170*95,4-φ12
LKSG-0.4-144
/73
73
1385
11
144
235*190*225
185*110,4-φ12
LKSG-0.4-180
/58
58
1770年
11
180
235*205*240
185*110,4-φ12
