商品信息
基本参数
- 产地广东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号RDO-K3-C
- 品牌安多尔
- 产品种类单门门禁机
- 存储量800、3000、5000或10000
- 感应方式卡
- 识别方式智能卡
产品简介：
产品详情：1.产品特征

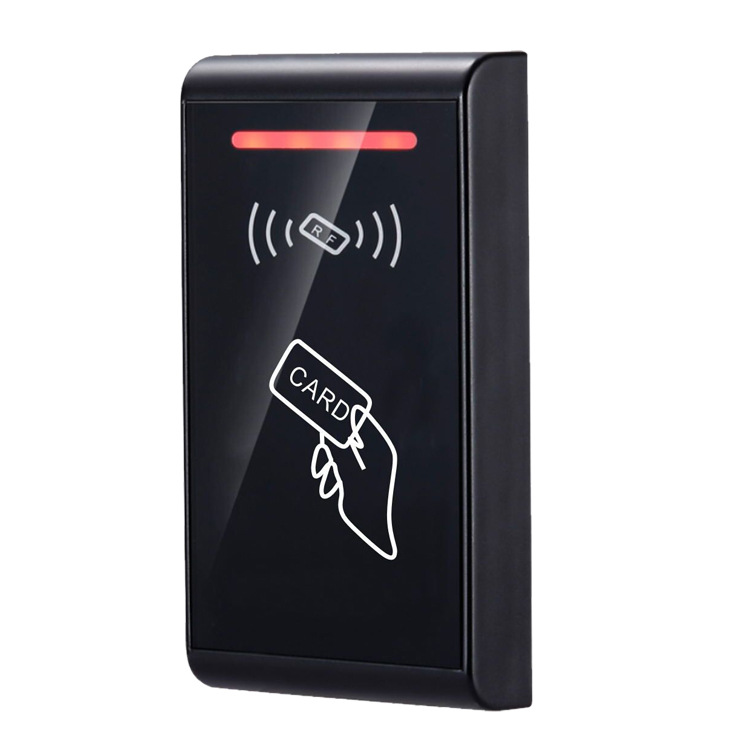

该金属门禁一体机是专门用以操纵办公楼，办公室，智能建筑物，社区，工厂，建筑公共通道等的出入口的独立自主门禁。它赞同感应卡开门的开门方法，密码打开，感应卡加密码打开。用户提供了一种简便，直接和安全的访问控制系统解决方案。
特别提示：使用本系统前，请细心阅读本操作手册，并严苛按照本手册的要求开展操作。本手册主要介绍本系统的功能和操作方法。
2.功能参数
工作电压：DC12V
解锁电流：≤1.5a
静态电流：≤60ma
卡的有效容量：800、3000、5000或10000
RF卡种类：EM或Mifare兼容卡
别针
评论
颜色
描述
1个
+12V
红
连接到电源的正极（+12V）
2
GND
黑色
连接电源负极（GND）
3
数控
灰色
继电器常闭输出
4
COM
棕色
继电器通用
5
没有
橙子
继电器常开输出
6
西南
紫色
打开门按钮输入端子，另一端连接到GND
7
D0
蓝色
连接读卡器信号线DTAT0
8
D1
绿色
连接读卡器信号线DTAT1
9
BELL
白色
连接门铃电缆
10
BELL
@每@
连接门铃电缆
备注：电子锁的负极连接到电子锁的电源负极，一般而言标有LOCK-
三，管理卡的设置和使用
1.添加管理卡
关闭电源，按住RESET键不松开，然后打开电源，红色和绿色指示灯交替闪烁
闪烁，说明系统已进入添加管理卡的模式，请刷卡
进入正常工作状态，此卡为管理卡。
2.使用管理卡添加用户卡
刷一次管理卡（刷卡未在非编程状态)=中添加的空白卡）
（或连续滑动未添加的空白卡=>滑动管理卡两次以退出。
3.使用管理卡删除用户卡
滑动管理卡两次=>滑动用户卡（或连续滑动用户卡=>滑动一次
管理卡出口。
六，功能设定
初始管理密码为12345，初始用户密码为8888。
1.进入编程状态：
长按＃键，绿灯闪烁，输入管理密码，按＃键，红灯
常亮表示已进入编程状态。
2.功能设置（需处于编程状态）
（1）修改管理密码
按0=>输入新管理密码 => 按# =>再次进入新管理
密码=> 按# =>按＃退出。
注意：密码是2到8位的任意数字。
（2）增加用户卡的四种方法
①。按1=>刷卡未添加的空白卡（或连续刷卡）=> 按# =>
按＃退出。
②。按1=>输入8位数字卡序列号=> 按# =>按＃退出（或按1继续添加卡，然后再次按＃退出）。
③。刷一次管理卡=>刷一次未添加的空白卡（或连续刷一次未添加的卡）=>刷两次管理卡。
④。将装置设置为自动增卡模式，并将其设置为开门模式设置
303，用户可以在刷卡打开门的同时存储卡号。
注意：8位卡序列号是卡表面前十位数字的后八位，新添加的用户卡的初始密码为8888。
（3）删除用户卡的四种方法
①。删除所有用户卡：按2=>按0000=> 按#=>按＃退出。
②。删除正在读取的卡：按2=>刷卡（如果有多张卡，请连续刷卡
卡）=> 按# =>按＃退出。
③。删除遗失的卡：按2=>输入卡的8位数字序列号=>按＃
=>按＃退出（或按2继续删除卡，在删除后按＃退出）。
④。连续两次刷管理卡=>刷卡（如果一张以上，请连续刷卡）=>
再次滑动管理卡。
注意：8位卡序列号是卡上卡号的前十位数字的后八位。
（4）设定开门模式
①。刷一张有效的卡以打开门：按3=>00 => 按# =>按＃退出。
②。刷有效的卡和密码以打开门：按3=>01 => 按 #=>按＃退出。
③。刷一张有效的卡打开门或输入正确的密码打开门：按3=>02 =>
按＃=>按＃退出。
④。自动卡增加模式：按3=>03 => 按# =>按＃退出。
注意：出厂默认设置是302，以刷卡有效或输入密码以打开门。
（5）设定开门时间
按4=>xx=> 按# =>按＃退出。
注意：xx表示01-99，单位是秒，出厂默认设置是3秒。
（6）修改公开密码
按5=>输入新密码=> 按# =>再次输入新密码=>
按＃=>按＃退出。
注意：密码是2到8位的任意数字。
（7）功能模式设定
切换到WG26reader模式：按9=>1 =>02 =>按＃，然后
机械自动重新启动并切换到读卡器模式。
恢复多合一模式：执行初始化操作。（请参阅步骤8）。
（8）修改个人密码
按9=> 0 =>读用户卡 =>输入2-8位数字的新密码=>
按# =>再次输入新密码=> 按# =>按＃退出。
（9）用户卡数据备份（MC1模块需连接到门禁机）
①将用户卡数据从门禁机复制到模块中：
进入编程模式=>9=>5=>01=>＃
②将模块中的数据导入门禁机：
进入编程模式=>9=>5=>02=>＃
在数据复制过程中，红色和绿色指示灯交替闪烁，复制完成后，蜂鸣器将发出蜂鸣声。
七，用户使用方法
1.卡开门：在正常工作状态下，刷有效卡即可开门。
2.卡和密码打开门：刷过有效的卡后，输入有效的密码，然后按＃键打开门。
3.密码开门：输入用户的公共开门密码，然后按＃打开门，公共开门
密码是8888。
八，初始化操作
1.关机，按住RESET键（不松开）；
2.开机，按住RESET键约三秒钟以释放，初始化完成。
状态：蜂鸣器响一次，访问控制面板进入用户的使用状态。
注意：初始化操作仅将编程密码恢复为12345，并恢复用户密码
对于8888，将访问控制恢复为多合一模式，其他数据将不会被删除。
