商品信息
基本参数
- 产地广东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号C3-400
- 适用范围任何场合
- 品牌其他
- 类型联网型门禁考勤系统
- 存储量10万条记录
- 识别方式刷卡、指纹
- 通讯接口TCP/IP
- 外形尺寸218X106
产品简介：
产品详情：产品描述：

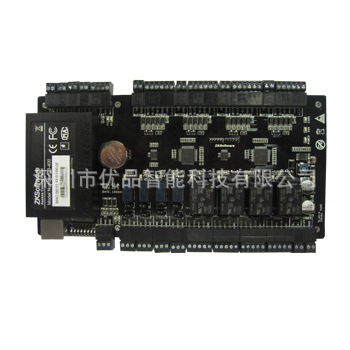

C3系列控制器是专门为网络访问操纵应用而设计的。可以通过TCP/ip和RS485通信协商将控制器连接到主机。
通过它，可以连接输入设备，输出设备和读卡器，以形成一个完整的控制系统。C3系列门禁控制器硬件基本
使用功能强劲的32位400mhz高速CPU，32MBitsRAM，256mbitsFlash，嵌入式linux操作系统
以太网功能与主机通信，RS485可用作系统的辅助通信。双重通讯模式的设计保证了系统的精确运行。
辅助RS485通信接口可以连接到输入和输出扩展板，rs485读卡器等。
C3系列门禁控制器的电路规划，组件格局和电路布置都有各自与众不同而新颖的设计方式，包括防雷击，防静电，
电源短路保护的可靠性是同类产品无法比拟的。
管理中心系统软件使用B/S架构，网络中的任何电脑都可以在授权后管理设备，并可以与每个监控点维持实时
连接，自定义每个输入和输出端口，实时采集每个监视点的可变数据，实时反馈每个点的工作状态，是访问控制管理的集合，
一个集成了防盗警报，考勤管理，巡逻检查和安全联动功能的综合安全管理系统，是一家中小型企业，办公室，移动基
在举足轻重处所（如车站，无人值守的机房，变电站，银行金库等）中安全性的最佳选择。
特点：
特别功能：
·有力的联动功能，支持硬件触发和事件触发。例如门状态，卡状态，输入输出点和卡号的组合联动。
·插入SD卡，双重数据备份，如果系统出现故障，可以回复持卡人和事件纪录。
·支持多人和多组刷卡，例如1名经理+3名值班服务生刷卡可同时进入。
·支持首卡常开功能，在设定的时间内，刷卡后门将维持打开状态。
·支持APB（防尾）功能，支持双向和跨门区域apb。
·支持四门随意组合的联锁功能，任何时候只能开启一扇门。
·使用确实的以太网技术和自己的MAC地址，永不冲突。
·使用B/S架构软件，不用安装客户端，操作更简便。
基本技巧：
·使用32位400mhz高速CPU，32MBitsRAM，256mbitsFlash。
·内置linux操作系统。
·操纵四门单向或双门两通出入。
·最多支持30,000个持卡人和100,000个脱机事件纪录。
·灵巧设立多个时间组，门状态，假日和不同用户的各种开门权限。
·支持多种Weigand卡格式，支持密码键盘，兼容各种卡。
网络功能：
·使用确实的以太网加RS485industrialal总线双重通讯技术，以保证通讯的可靠性。
报警联动功能：
·访问控制器具有多组辅助输入/输出接口，该辅助输入接口可以连接到警报前端设备，并且可以链接辅助继电器以启动相关的警报设备。
安全功能：
·控制器具有内置的硬件看门狗，可以防范崩溃。
控制器电源输入具有过流，过压和反压保护。
读卡器提供的电源具有过流保护。
·提供给电锁的电源具有过电流保护功能。
·所有输入/输出端口均具有瞬时过压保护。
·通讯口具有瞬时过压保护功能。
辅助功能：
·提供用以二次开发的开发套件，可将我们的产品美妙集成到您需的系统中。
·提供软件和硬件oem/odm生产或定制的合作开发。
标准：
工作电源：额定电压12v（±20％）dc，额定电流≤0.5a
工作环境：温度0℃〜55℃，湿度10〜80％
输出负载参数：工作电压AC≤30v，额定电流≤8A；dc≤36v，额定电流≤5A
读卡器接口：提供TTL电平信号，12VDC，500ma读卡器电源
读卡器连接电线：6芯屏蔽线，24awg，最长100米
controlPCB板尺寸：c3-400：218mm（长）*106mm（宽）
controlPCB板安装孔尺寸：c3-400：203.2mm（长）*106mm（宽）
外箱尺寸：345mmx 275mm x70mm
c型电锁继电器输出端子，10a触及电流，12VDC，带led状态指示。
辅助继电器输出端子2A触及电流30VDC，带led状态指示。
使用可拆除的接线端子，合金钢非磁性法兰材质。
序列号
功能端口
C3-400（四门单向）
1个
WIEGAND，读卡器界面
4
2
退出按钮
4
3
锁继电器
4
4
门磁
4
？5
扩展输入
4
6
扩展输出
4
7
RS485PCcommunication
√
8
RS485扩展通讯
√
9
TCP/ip
√
