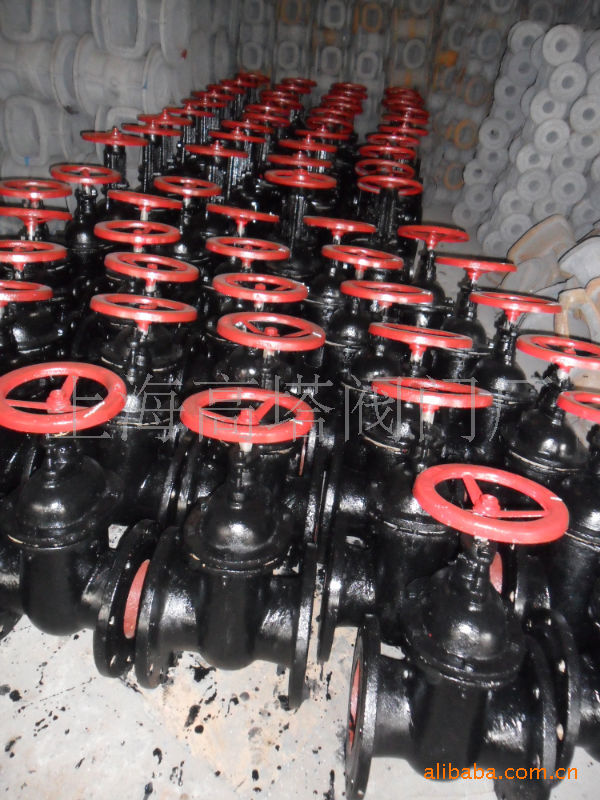

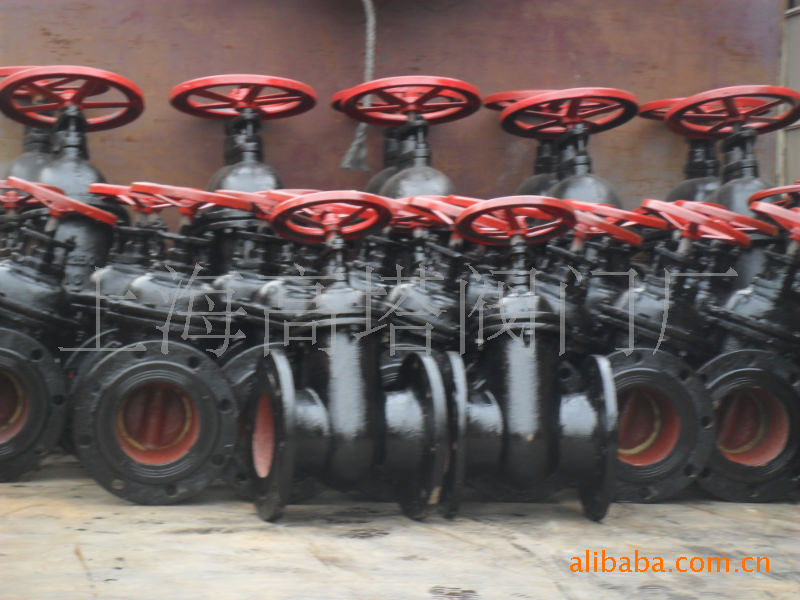

上海高塔阀门厂供应Z41T-10明杆楔式铸铁闸阀DN400一台起批

产品简介：

产品详情：闸阀是最常用的截止阀之一，主要用于连接或切断管道中的介质;闸阀适用于各种压力，温度和口径，尤为适用于中型和大口径管道。 隐藏式阀杆闸阀的驱动螺纹坐落阀体内。在打开和关闭过程中，阀杆仅旋转，闸板在阀体内上下移动，因此阀的高度很小。 开放式闸阀的阀杆带动闸门一齐上下移动。阀杆上的驱动螺纹坐落阀体外部。因此，可以根据阀杆的移动方向和位置直观地断定闸门的开闭位置，驱动螺纹容易润滑，不会受到流体腐蚀，但是需较大的安装空间。 楔式闸阀的单闸板结构简便，体积小，使用可靠。它可在常温和中等温度下的各种中等压力环境中使用。 闸阀的类别根据密封面的配置可分为楔形闸阀和平行闸板式闸阀。楔式闸阀可分为：单闸板，双闸板和弹性闸板。平行闸阀可分为单闸板式和双闸板式，根据阀杆的螺纹位置分为两类：开式闸阀和暗式闸阀。 闸阀关闭时，密封面只能依靠介质压力进行密封，即仅依靠介质压力将闸板的密封面压向另一侧的阀座，以确保密封。密封面。这是自密封的，大多数闸阀都采用强制密封，即当阀门关闭时，必须通过外力将闸板推向阀座，以确保密封性能。闸阀的闸板与阀成线性运动通常，在提升杆上有一个梯形螺纹，穿越阀顶部的螺母和阀体上的导向槽，旋转运动变为线性运动，即当阀打开时，当闸板的提升高度相等阀直径的1：1倍时，流体通道完全通达，但是在操作过程中无法监控此位置在实际上使用中，阀杆的顶点被标记为无法打开的位置，即为完全打开的位置。为了考虑温度变化和锁定现象，通常将其打开到最高位置，然后赶回1/2-1圈因此，阀门的全开位置取决闸板的位置（即行程）。在某些闸阀中，阀杆螺母固定在闸板上，并且阀杆的旋转手轮驱动阀杆旋转以抬起闸板。这种阀称为旋转阀杆闸阀或深色阀杆闸阀。 闸阀具有以下优点： 1.流动阻力小。阀体内的介质通道是直的，介质呈直线流动，流动阻力小。 2.打开和关闭时省力。与截止阀相比之下，因为它是打开还是关闭，闸板运动的方向垂直于介质流的方向。 3.高度大，启闭时间长。闸门的启闭行程较为大，通过螺钉进行下降。 4.水锤不易生产。缘故是关闭时间长。 z41tw-10楔式闸阀 5.介质可在两侧随意方向流动，容易安装。闸阀通道两侧对称。 6.结构长度（壳体两个连接端面之间的相距）很小。 7.密封面易损坏，影响使用寿命。启闭时，闸板和阀座的两个密封面互为摩擦滑动，在介质的作用下容易刮擦。压力会影响密封性能并缩短使用寿命。 8，价钱较贵，触及密封面多，加工较繁复，尤为是浇口座上的密封面不易加工，零件很多。 9.外形简便，结构长度短，制造工艺好，适用范围广。 10.结构连贯，阀门刚性好，畅通，流动阻力小，采用不锈钢和硬质合金的密封表面，使用寿命长，采用ptfe填料。可靠的密封。操作轻盈灵巧。 坏处 闸阀的缺陷如下： 容易在密封面之间导致腐蚀和刮擦，使维护变得难于。 体积大，打开需一定的空间，打开和关闭需很长时间。 更繁复的结构 平行双闸板闸阀 闸阀的工作原理 闸阀的启闭件是闸阀，闸阀的运动方向垂直于流体的方向，闸阀只能完全打开和完全关闭，不能调节或节流。 浇口具有两个密封面。最常用的模式闸阀的两个密封表面形成楔形。当介质温度不高时，楔角随阀门参数而变化，通常为50，而为2°52'。 楔形闸阀的闸门可以做成一个总体，称为刚性闸门；它也可以制成可以产生轻微变形的浇口，以改善其可制造性，并补救加工过程中密封面出发点的错误。弹性门。 当闸阀关闭时，密封面只能依靠介质压力进行密封，即依靠介质压力将闸板的密封面压向另一侧的阀座，以确保密封。密封面，是自密封的。 大多数闸阀采用强制密封，即在关闭阀门时，必须通过外力将闸板推向阀座，以确保密封表面的密封性。 闸阀和阀体的闸板随阀杆线性移动，称为提升杆闸阀或升高杆闸阀，通常在提升杆上有梯形螺纹。通过阀顶部的螺母和阀体上的导向槽，旋转运动变为线性运动，即，操作扭矩变为操作推力。 当阀门打开时，当闸板的提升高度相等阀门直径的1：1倍时，流体通道将完全畅通，但是在操作过程中无法监控此位置。 在实际上使用中，阀杆的顶点当作标记，即无法打开的位置，作为其完全打开的位置。 为了考虑到温度变化和锁定现象，通常将其打开到最高位置，然后倒回1/2-1圈，作为全开阀的位置。 因此，阀的全开位置由闸板的位置即行程确定。 在某些闸阀中，阀杆螺母安装在闸阀上，手轮的旋转驱动阀杆的旋转以抬起闸阀。这种阀称为旋转阀杆闸阀或深色阀杆闸阀。 预防措施 闸阀的安装和维护应留意以下事项： 1.不准使用手轮，手柄和传动机构举起，严禁碰撞。 2.双闸阀应垂直安装（即阀杆在垂直位置，手轮在顶部）。 3.带旁通阀的闸阀应在打开前打开（以均衡入口和出口之间的压力差并减少打开力）。 4.带传动机构的闸阀应按照产品手册安装。 5.如果不时打开和关闭阀门，则每月最少润滑一次。 1.法则闭合片（闸板）沿通道中心线的垂直方向移动，以进行全开和全关切割。 2.闸阀主要用于切断或连接管道中的介质，一般不用于调节或节流。 3.根据不同的分类方法，分类闸阀可分为：平行闸阀，楔式闸阀，提升闸阀，旋转杆闸阀，迅速启闭闸阀，窄闸阀，平板闸阀等。。空值 4.特征：流体阻力小，适用压力和温度范围宽，介质流动方向不受限制，密封性能好。 安装点 1）安装位置，高度和进出口方向必须符合设计要求，连接应牢固牢固。 2）各种手动阀门安装在保温管上，手柄不得朝下。 3）在安装阀门之前，必须进行目视检查，阀门的铭牌应符合当前的国家标准“通用阀门标记”GB12220。对于工作压力大于1.0MPa的阀门和在负责人上具有截止功用，应在安装前进行强度和密封性测试，并且只有在合格后才能使用该阀。强度测试期间，测试压力为标称压力的1.5倍，并且持续时间不少于5分钟。阀体和密封件应合格无泄漏，在气密性试验中，试验压力为公称压力的1.1倍;在测试期间，测试压力应符合GB50243标准的要求，并且阀瓣密封表面无泄漏。 暗杆楔形生铁闸阀 4）明令禁止使用手轮，手柄和传动机构进行提举，严禁碰撞。 5）带传动机构的闸阀应按照产品手册安装。 执行标准 1.产品标准 “通用阀门法兰连接铁制闸阀”GB/T12232-2005 “钢制阀门一般要求”GB/T12224-2005 “管线用钢制平板闸阀”JB/T5298-91 “阀门的检验与试验”JB/T9092-1999 “饮水水输配电装置和防护材料的安全评估标准”GB/T 17219-1998 2.工程标准 “建筑物给水排水及采暖工程施工质量验收规范”GB50242-2002 “通风与空调工程施工质量验收规范”GB50243-2002 JB/T1712-2010闸阀零件填料和填料垫2226kb GB15558.3-2010对于气体埋地聚乙烯（PE）管道系统第3部分：闸阀3439kb JB/T 2769-2010闸阀零件高压螺纹法兰（完整清晰的册子扫描版）948kb JB/T 1741-2010闸阀零件的顶部心脏（单独的完整和清晰的扫描版本）724kb JB/T1726-2010阀门零件阀瓣盖和开口环（单独的完整和清晰的扫描版本）1022kb JB/T1703-2010闸阀零件衬套（单独的完整和清晰的扫描版本）771kb JB/T 3595-2002电站闸阀的一般要求.doc1423kb JB/T 5208-2010闸阀零件隔环58kb JB/T1700-2010闸阀零件螺母，螺栓和螺塞（完整清晰的传单版）1707kb GB/T 12239-2010工业闸阀金属隔膜阀（完整完整的扫描版扫描图）2440kb JB/T 6903-2010闸阀锻钢件的超声波检查（不是很清楚）-1612kb GBT22652-2010闸阀密封面堆焊工艺的身份（不是很清楚）-3920kb GB/T 8464-2010铁制和铜制螺纹连接闸阀（扫描的版本不清楚）-8134kb JTJ308-2003船用闸阀设计规范2458kb JB/T 6902-2010闸阀液体渗透测试318kb GB/T 13927-2010工业闸阀压力试验.pdf（单行完整和清晰扫描版本）3499kb GB/T15188.1-1994闸阀的结构长度被对焊以连接闸阀。pdf314kb GB13927-1992通用闸阀压力试验.pdf264kb DB33/T 730-2009燃气管道铜闸阀的质量要求535kb JB/T 2778-2010闸阀零件高压管配件和紧固件的温度标记（单独的完整和清晰的扫描版本）99kb JB/T 5211-2010闸阀零件闸阀座175kb JB/T 7760-2010闸阀填料密封测试规范241kb JB/T 7248-2010闸阀用低温钢铸件的技术要求513kb JB/T 2772-2010闸阀配件高压盲板186kb JB/T1718-2010闸阀零件的垫圈和限位垫圈308kb GB/T6567.4-2010技术制图管道系统闸阀和操纵组件的图形标记764kb JB/T 10768-2007空调水系统使用电动闸阀7479kb GB/T 6567.5-2010技术图管道系统的图形记号用于管道，配件和闸阀等图形标记的轴测图方法294kb JB/T 6440-2010闸阀压铸钢零件的射线摄影检查3878kb JB/T93-2010闸阀零件扳手，手柄和手轮（单独的完整和清晰的扫描版本）3263kb GB/T 12227-2009通用闸阀球墨铸铁技术条件148kb EJ/T 531-2001 核电厂安全闸阀驱动设备的评估2007kb GB／T 308-2004闸阀模型编制方法247kb GB／T 19278-2003热塑性管材管道配件闸阀的一般概念和术语-715kb GB／T 12226-2005通用闸阀灰铁铸件技术条件110kb GB/T 21465-2010闸阀术语-4873kb GB/T 21465-2010闸阀术语-4873kb JB/T5300-2010工业闸阀材料选择准则（单独复本，完整清晰的扫描版本）7545kb JB/T 450-2010锻造角式高压闸阀技术条件（完整清晰的传单扫描版）1129kb YB/T 5136-1993门阀用铬钒春钢170kb YB/T 5102-1993闸阀用油淬火碳素弹簧钢丝101kb SN/T1455-2004出口闸阀检验规定91kb SHS01030-92（英文版）闸阀维护与保养准则150kb SH/T 3064-2003石化钢通用闸阀的选择，检验和验收288kb SH/T 3064-2003石化钢通用闸阀的选型，检验和验收表格完整清晰的版本484kb SH/T 3064-2003石化钢通用闸阀的选择，检验和验收493kb SH3518-2000闸阀检查和管理规定扫描版753kb SH3518-2000闸阀检查和管理规定文本版本60kb SH3064-94（旧版本pd f）原油化工通用钢闸阀的选择，检验和验收162kb QJ1611-2009低温闸阀设计指南439kb JB/T 10529-2005陶瓷密封闸阀技术条件526kb JB/T 7746-2006紧凑型钢制闸阀604kb JB/T 6446-2004真空闸阀571kb JB/T 5263-2005电站闸阀铸钢技术条件303kb CJ/T 180-2003家用手动燃气闸阀619kb CB/Z800-2004船用闸阀选型指南540kb GB/T 19672-2005管线闸阀技术条件1010kb GB/T 12230-2005通川闸阀不锈钢铸件的技术要求330kb GB/T 12227-2005通用闸阀球墨铸铁技术条件78kb GB/T 12226-2005通用闸阀灰铸铁技术规范41kb 高塔阀门是一家集研发，生产和销售为一体的制造商。生产各种材料的低压阀，例如低压闸阀，截止阀，止回阀，信号闸阀，电动手动油压大直径阀等。。 高塔阀的主要产品：城市燃气闸阀，低压闸阀，止回阀等。该产品具有密封性能好，流阻小，使用寿命长的特征。它们普遍用于天然气管道，排水，冶炼，电力，石化和城市。在市政工程和其他行业中，闸阀产品畅销国内外市场，受用户信赖。 欢迎各界朋友来电咨询和指导。
