质量可靠配水闸阀、pz1200由淄博阀门厂家制造销售，配件齐全优价

产品简介：

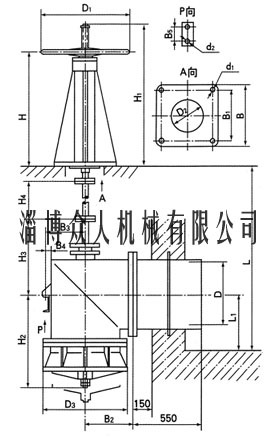

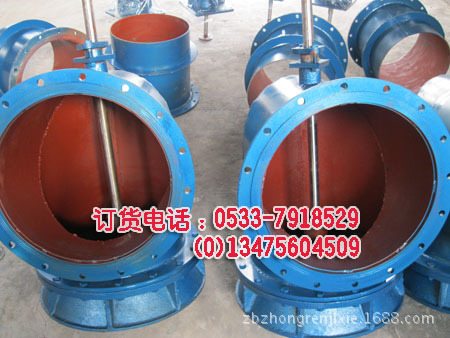

产品详情：1.功用与应用 1.淄博众人机械有限公司生产的PZI和pzii配水闸阀是直角闸阀，可背负0.1mpa的压力。它主要用于矿井中各种抽水井的配水，也可用于用于选矿和水处理池的排水。水中不含腐蚀性介质，水温不超过60℃。根据工作方式，分成手动（pz-i型）和电动（pz-i型）。pz-ii型）。 2.型号意思：例如PZ—400—II PZ——配水门阀 400—公称直径 II—II型（电动） 2.构造说明 1.给水闸阀由控制台，连杆，阀杆，闸阀，短管等组成。 2.PZ—1型操纵台手动操作。手轮和螺母固定在一起，旋转手轮上下驱动螺钉。螺母的下端装有滚珠，以减少旋转时的阻力。pz-ii型用到小型马达作为动力源，而不是手动操作，可以实现远程控制，便利快捷。 3.闸阀由阀体和阀盘组成。阀体为焊接部分，下部装有锥形密封圈，与阀盘一齐形成密封部分。它由焊接构件和橡胶垫组成，并通过螺栓组件与阀杆连通，以保证阀的密封性能。 4.短管用于埋设在配水井壁中，是焊接件。 5.连杆的长度由配水井底板与泵房底板之间的高度差决定。本手册指定了5米，4.5米，4米和3.5米这四个等级。用户还可以根据具体安装高度确定连杆的长度。 3.淄博众人机械有限公司生产的PZI和pzii型给水闸阀的主要参考数据 名称 模型 规范dn（mm） 主要技术性能 主体材质 操作行程 重量（公斤） 公称压力PN巴 （kgf/cm2） 适用 带法兰短管 短管无法兰 中 温度 配水闸阀 PZ400-1 400 1个 水 ≤50℃ A3welding 168 332 272 ,, PZ500-1 500 ” ” ” ” 193 404 327 ,, PZ600-1 600 ” ” ” ” 218 592 481 ,, PZ800-1 800 ” ” ” ” 250 828 674 ,, PZ1000-1 1000 ” ” ” ” 268 1301 1071 四，外形及安装尺寸表 （1）不同l值的连杆长度h4 型 号 大号 5000 4500 4000 3500 PZ-400 3780 3280 2780 2580 PZ-500 PZ-600 3510 3010 2510 2010年 PZ-800 PZ-1000 3120 2820 2120 1620 PZ-1200 3040 2540 2040年 1540 （2）安装尺寸表 模型 安慰 门 操作行程 质量（公斤） 带短管 无短管 乙 b1 d2 d1 D1 h H1 b2 B3 B4 B5 d2 D3 H2 H3 d L1 PZ-400 350 300 180 19 500 750 965 330 235 27 60 15 540 580 635 400 250 168 335 275 PZ-500 380 285 640 630 500 300 193 410 330 PZ-600 600 1403 450 345 35 80 19 740 720 815 600 350 218 600 480 PZ-800 550 445 940 885年 800 450 250 830 675 PZ-1000 500 400 250 二十二 700 900 1246 670 548 36 100 二十三 1175 966 1076 1000 550 268 1300 1072 PZ-1200 1296 780 652 40 120 1375 1080 1106 1200 650 396 1446 1221 公司高质量的供水分配闸阀，射流泵，疏水阀PZ1000-I； pz400〜pz1200，耐腐蚀阀，水分配闸阀，水分配阀； pz800pz600，角阀矿井分水阀，水闸阀上海阀; pz800600，pxw1000i质量可靠的阀门，煤矿排水阀； pz800，sbsii，zpbg射流泵以及水分配闸阀的使用和安装； 水分配阀@@@矿用水配水门阀; 配水闸阀-PZ400，500、600、1000; pz1200pz-1200i，闸阀手动闸阀，带水闸阀的阀门工厂; Pz600，Pz-600闸阀; Pz800，Pz-800带水闸阀; 质量可靠的水闸阀pz1200由淄博阀门制造商制造和销售，配件齐备且价钱合理； 闸阀，矿井排水阀，疏水阀，水分配阀； 厂家直销供配电闸阀，角阀，排污阀，排污阀； pz400-1型给水闸阀，矿用闸阀，污水池水阀； 水分配闸阀，淄博水泵，博山水泵，中国泵业名城，角阀； 控制台，连杆，短管，闸阀，阀杆，配水闸阀； pz600pz800型闸阀，给水阀，给水闸阀，阀门配件阀门制造商； pxw1000pz1000型给水阀，手动阀，地下矿井疏水阀，质量保证，欢迎咨询和洽商。有关更多产品信息，请访问公司网站http://www.boshanbeng.com或致电13475604509关系我们。
