产品简介：

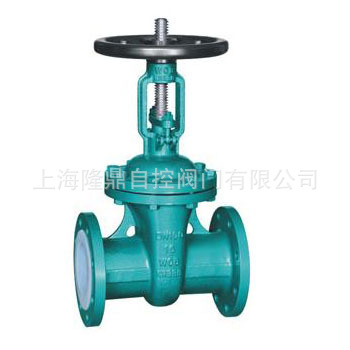

产品详情：Z41F46lining氟闸阀
衬氟闸阀法则函数：
衬氟闸阀是最常见的打开和关闭阀之一，它用到在两侧密封的楔形水闸来联接或切断管道中的介质。楔式闸阀不容许将微开口当做管道中的节流设备。为了避免由于高速流动介质的腐蚀而加快密封表面的损坏。FEP（F46），PCTFE（F3）衬氟阀门适用于各种浓度的水regia氢氟酸和各种有机酸，强酸强氧化剂在-50℃〜150℃时，FEP也适用于采用各种浓度的强碱有机溶剂以及其他腐蚀性气体和液体介质的管道。
衬氟闸阀性能特性：
①阀体有扁平体和圆形体两种形状：GB阀体采用圆形体，ANSI磅级阀门DN≤300lb采用扁平体，DN≥400lb采用圆体，阀体，阀盖和闸板内腔，阀杆的外表面和其他直接与介质触及的零件，全称之为liningFEP（@@@@）等。F46；
②密封对为FPF（F46）/FEP（F46）或其他材质组合，摩擦系数低，启闭力矩小；
③包装采用PTFE（F4）标准化包装，密封性能好，维修更换便利；
④弹性闸板可补偿闸板密封面与阀座密封面之间的楔角偏差，一致性好，密封效用完美；
⑤介质可从两侧随意方向通过闸阀，适用于介质方向也许时有发生变化的管道上的启闭设备。
衬氟闸阀技术参数：
设计标准
hg/t3704，GB/T 12234
API60
构造尺寸
hg/t3704，GB/T 12221
ASMEB16.10
法兰表格尺寸
HG/T 20592，GB/T 9119
ASME B16.5，JISB2220
检查测试
G8/T13927，J8/T9092
API598
标称压力（MPa）
1.0
1.6
150磅
实验压力
（MPa）
外壳压力测试
1.5
1.5
1.5
高压密封
1.1
1.1
1.1
低压密封
0.6
0.6
0.6
适用温度（℃）
PFA：-30〜200FEP-30〜150GXPO：-10〜80
适用介质
盐酸，硝酸，氢氟酸，液氯，硫酸，王水和其他强腐蚀性介质
衬氟闸阀零件材质：
零件名称
铸钢
耐酸不锈钢
c
p
[r
PL
rl
阀体/阀盖
WCB
CF8
CF8M
CF3
CF3M
滑枕/填料函
WCB
CF8
CF8M
CF3
CF3M
干
2cr13SS304SS410
里料材质
FEP，PFA，GXPO
阀杆螺母
黄铜
方向盘
QT400-15
固定螺栓
A193B7
A320B8
A193B8M
坚果
A1942H
A194 8
A1948m
