商品信息
基本参数
- 产地山东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 适用范围商业
- 品牌德伦茨
- 产地山东青岛
- 安全等级A级
- 摆锤冲击量1
- 闭锁强度100
- 材质金属
- 产品类别控制器
- 风格中式
- 规格DLZ-300
- 加工定制是
- 金属材质铝合金
- 开关类型电动
- 抗风压性能1
- 抗压强度1
- 拉伸屈服强度1
- 使用范围所有
- 是否外贸否
- 水密性1
- 特殊用途自动
- 弯曲弹性模量1
- 颜色银色
- 硬度强
- 制作工艺铸造
- 质量等级优质
产品简介：

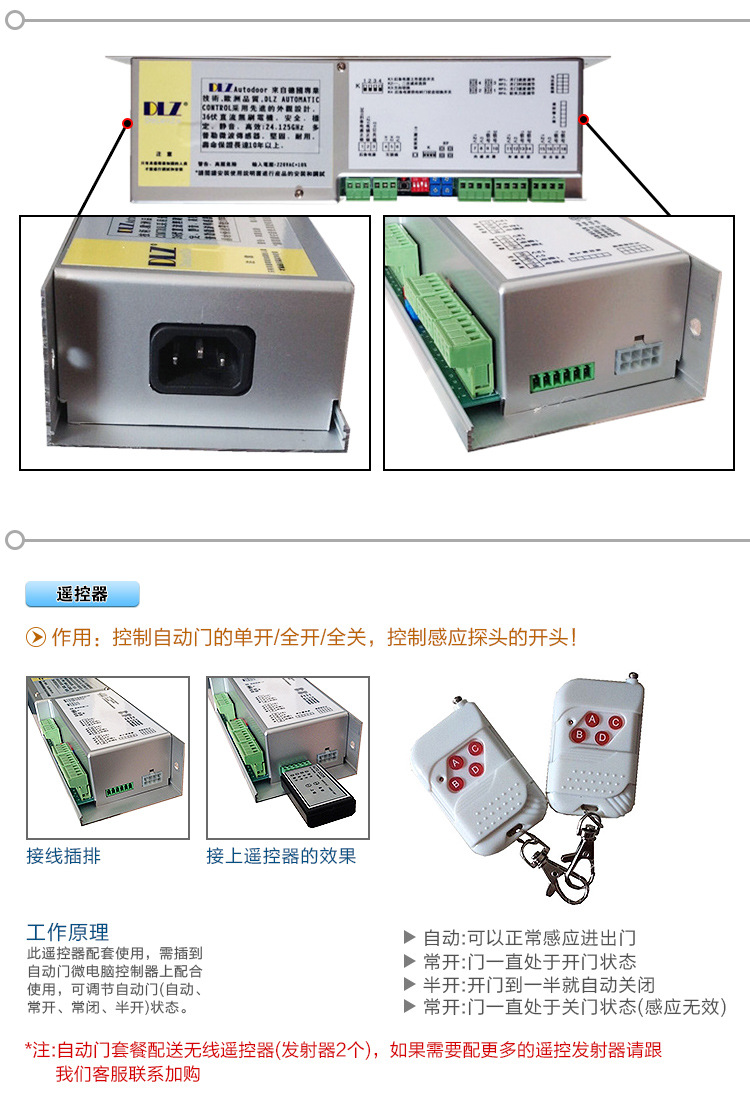

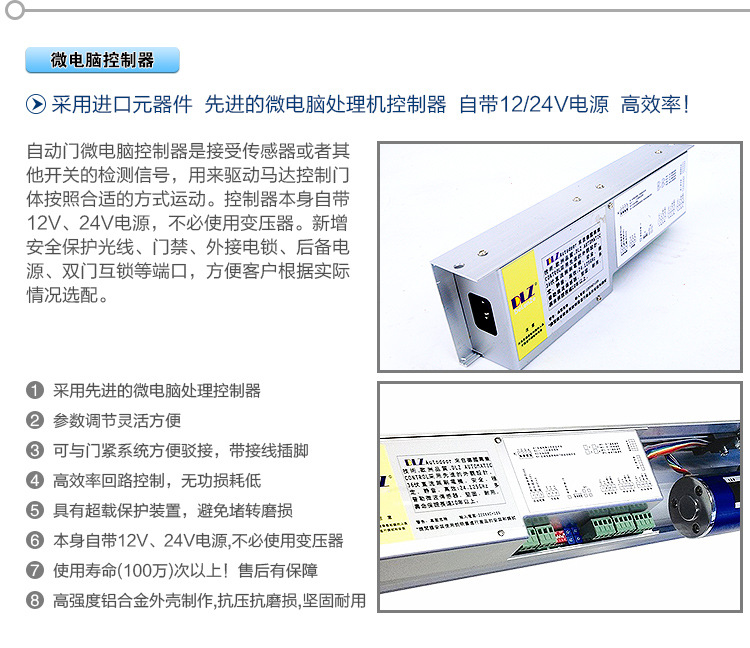

产品详情：自动门人体检测部分使用家电遥控发射和接收技术，不受环境光的影响，自动门控制器是智能多功能手动无线遥控两用电动门控制器。以下是自动门控制器的安装和使用说明的详尽说明。
自动门控制器安装：
自动门控制器的安装应由专业人员按照手册的要求正确安装。
电源线和电动机电源线应为线径不小于1.5mm2的铜芯护套电缆，其他控制线应为导体横截面不小于0.5mm2的铜芯电缆。电源的一端应连接到控制器的l端，零线应连接到控制器的n端。
机器内部的保险丝应使用ф5×20mm/6a迅速保险丝，严禁将机器内部的保险丝直接短路使用，电动门的门头电机应连接到P1警报应当连接到机器内部的P4端子块上。
其他基本控制线应连接到机器内部的P2端子块上。安装接线时，请参看产品随附的接线图以正确连接。
应特别留意绝不将低压控制线连接到高压端子上或将高压控制线连接到低压端子上。除本产品中指定的项目外，控制器的接线和安装还应恪守合乎《电气安全操作规程》的有关规定。
控制器的安装位置要根据用户的实际情形选项，并悬挂在墙壁上并受五种磁场的干扰，安装高度离地面应不小于1.2m，引出电缆应沿墙壁坚实固定。在接通电源之前应彻底检验所有安装工作，只有在认定后才能测试电源。将探头安装在恰当的室外高度并可以调节视角。
为了预防电源故障影响门的正常使用，我设计了含有变压器的12v电池组以减低电压。主电路由与市电隔绝的12v供电，从而提高了安全性。
人体运动检测使用新型的热释电红外检测模块HN911。V1作为推迟控制，可以通过调节电位器RP1来更动推迟控制时间。光耦MOC3020起到交流和直流隔离的功用。没有人需通过自动门，HN911输出端子为低电平，v1并未控制信号输出，双向晶闸管v2关闭，负载电机不工作，门关闭。自动门时，HN911模块检测到人体的红外能量，输出端子i为高电平输出，双向晶闸管导通，负载电机工作，自动门敞开。自动门做到，限位开关S将切断电源。由于HN911模块输出端子2的输出电平与输出端子1的输出电平全然相反，因此可以使用输出端子2的输出来控制自动关门。
自动门控制器的工作原理：
1.当有人从内向外或从外向内通过光电检测开关K1或k2时，开门执行器KM1起功用，电机正转并抵达开门限位开关K3位置，电动机停止运行；
2.自动门在开门位置滞留8秒钟后，自动进入关门过程，开门执行器KM2启动，电机反转。当门移至关门限位开关K4位置时，电动机停止运行；
3.在关门过程中，当有人从外向内或从内向外通过光电检测开关K2或K1时，他们应当即停止关门并进入敞开程序自动
4.在开门后的8秒等候时间内，如果有人将光电检测开关K2或K1从外部传送到内部或从内部传送到外部，则他们须要重新启动并等候8秒钟进入自动关闭之前流程以保证人员安全通过。
