商品信息
基本参数
- 产地
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号DTP-1540V
- 精度0.001
- 分辨率0.5
- 电源AC110V/220V
- 测量范围直径300 高度30-400
- 品牌万濠
- 加工定制否
- 类型投影式刀具预调仪
- 外形尺寸780*530*950
产品简介：
产品详情：工具预设器
预调仪工具是集光学，电气和视频技术于一体的精细工具预置检测器，主要适用于测量数控铣床，加工中心和柔性制造单元上使用的镗铣刀刃口的可靠坐标位置，并可以检验刀尖的出发点，圆角和切削刃。
DTP-A系列仪器有着以下特点
●x和z方向均使用大理石底座
●x和z方向都使用开放式光栅尺
●使用迅速拖曳的手，配合微调的手轮操作，瞄准精确，效率高

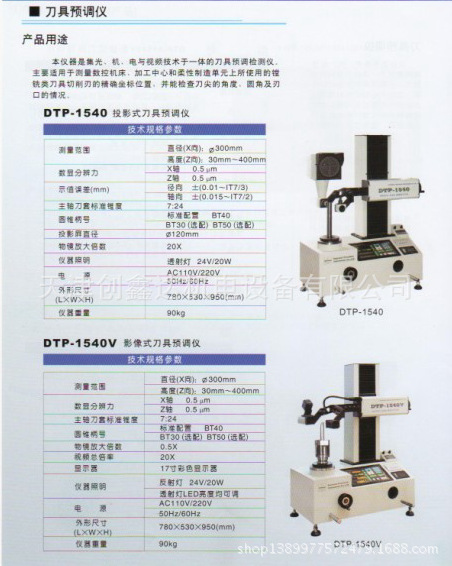

DTP -A1540V投影式刀具调仪
技术指标
测量范围
直径（x方向）：ø300mm
高度（z方向）：45mm-450mm
主轴
BT40（标准化）
BT30（可选）
BT50（可选）
成像系统
高分辨率CCDcamera
17“LCDdisplay
视频十字准线瞄准
视频放大
物镜：0.5x
总视频放大倍率：20x
数字显示分辨率
物镜：0.5μm
示值误差
x方向：±IT5/3(R150：6μm）
z方向：±IT5/2（h400：±13μm）
气源
进气压力：0.6mpa
电源供应
AC110V/220V
50/60赫兹
光源
轮廓光源：led光源
表面光：24v20W卤素灯
尺码（长*宽*高）
1154 * 602 * 922（mm）
仪器净重
160kg
