商品信息
基本参数
- 产地湖南
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 品牌中图
- 加工定制是
- 产品认证iso9001
- 额定电流10
- 额定电压220
- 型号ZS-SE
产品简介：

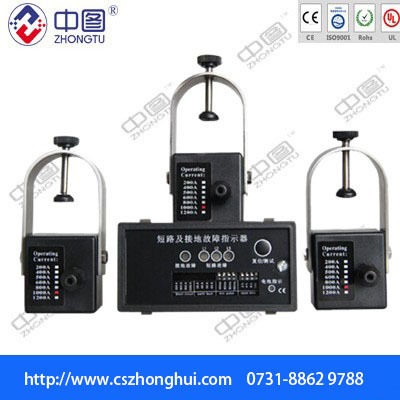

产品详情：一，概述
目前，高压电缆的普遍使用造成电缆的故障率相应增加，特别是在多电缆供电系统中，当时有发生过高保护跳闸时，很难判断实际的故障电缆。有时甚至需拆卸所有电缆以开展耐压测试以正确判断电缆是不是有故障，工作量大，施行艰难且难以想像，为此，有必要设计一种新型的测试装置实时监控每个电源回路，当线路出现故障时，可以提醒或直接显示故障电缆，对于提高工作效率，迅速回复供电具备最主要含义。
2.主要功用
1.短路电流报警指示：短路电流传感器在工作期间对正在运转的高压电缆展开在线检测。当线路电流达到或超过短路电流的设定值时（可以根据用户要求在出厂前展开调整），短路传感器警报信号通过光纤传输到主机。主机接到此信号后，会生成相应的警报指示信号，并可以同时将其发送到主控制系统。
2.接地警报指示：该系统采用接地传感器来检测用户电缆的接地电流。当接地线上的电流达到或超过接地电流以启动警报值时（可以根据用户要求在出厂前开展调整），接地传感器会发出警报信号，并在主机之后发送给主机接收到此信号后，它会生成相应的警报指示信号，同时可以将该信号发送到主控制系统。
3.自动复位系统：当指示器有警报信号时，如果在8小时内并未手动复位，指示器将自动复位。
4.手动重置：当指示器产生警报时，可以通过按指示器主机面板上的清除按钮来重置警报，以撤除警报并执行手动重置。
5.测试：系统可以通过面板上的清除按钮执行自检工作，以测试机械的功用。连续按下面板上的清除按钮2秒钟，机械进入自检状况，所有面板上的指示灯闪耀，输出继电器闭合，表示工作状况正常。
三，显示原理
短路部分的原理与触发器显示的原理相同，接地部分检测线路的零序电流作为判断依据，并通过面板上的指示灯完成显示方式。电缆系统时有发生故障，如果面板上的接地指示灯亮，说明电缆系统存在接地故障；如果面板上的两相短路指示灯亮，则说明两相均时有发生短路故障。
4.适用范围：环网开关柜各种类别
5.技术参数：
l适用电压等级：6-35kv
l适用负载：0-600A
l适用线电流：I≤1000a
l适用线径：25mm2≤d≤400mm2
l动作响应时间：0.06s≤T≤3S
l静态功耗：≤10uw
l动作复位时间：6、12、24、36小时可选
l工作环境温度：-400c≤T≤+750C
l动作次数：>4000次
l接地故障起始值：20A
l短路故障起始值：800a
6.尺寸和端子接线图
主机尺寸：长*宽*高：97mm*48mm*78mm;
开口尺寸：91.5mm（公差：+0.3）x43.5mm（公差：+0.3）
