商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号JLSZ-10
- 品牌前高
- 短路关合电流63
- 额定电流5
- 加工定制是
- 壳体防护等级10
产品简介：
产品详情：如果产品型号和价钱与图表不一致，请拨打联系对讲机！
1.产品型号及意义
2.构造特性

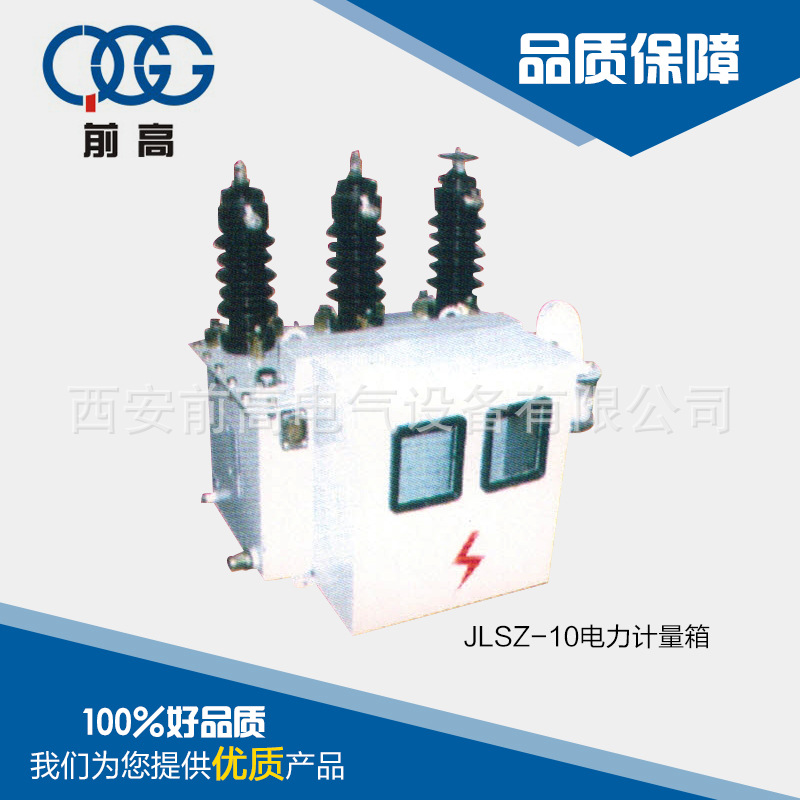

该产品由组合变压器和仪表箱构成。组合变压器由两个单相电压互感器连体成（电流互感器）和两个PT（ct）构成。pt和ct都是电磁的。两个pt绕组通过v/v连接形成三相测量装置，两个ct的一次绕组分别与电网a和c串联连接。仪器箱与组合变压器的次级绕组出口相接。仪器箱配有三相功勋电度表和无功电度表。可以明了地阅读这些数字，也可以从包装盒中读取这些数字。
3.主要技术参数
1.额定电压：35kv10KV6KV
2.精度等级：0.5和0.2级0.5S和0.2s级
3.额定变比：电压比：35000/100v，10000/100v，6000/100v电流比：一次电流：2.5、5、7.5、10、15、20、30、40、50、75、100。。。。。一个品级。
4.双倍电流比基准：双变比当前次级电流@@@@为1电流变比，1S1，1S2，21s1、21s2、21s3，其中s1和s2为小电流变比S1，s3大S3，应根据相应变压器的最大容量选取电流变比的连接方法
5.额定容量：6KV0.2，0.2s电平电压部分：2×20va电流部分：2×10va0.5电平电压部分：2×25VA电流部分：2×10va10KV0.2，0.2s，0.5等级电压部分：2×25VA电流部分：2×10va35KV0.2，0.2s，0.5电压部分：2×50VA电流部分：2×10va
6.电压互感器误差极限表：7.电流互感器误差极限表：8.特别用处的误差极限电流互感器：9.互感器温升极限：
四，接线示意图
5.使用条件
本产品在-30°c〜+40°c的环境温度范围内以及海拔2500米以下的环境中采用。空气温度不超过85％。安装位置应从未剧烈的振动和湍流，也不应有强腐蚀性气体。不适当安装在易燃易爆的地方。
西安前高电气设备有限公司享有完整而科学的质量管理体系。它是一家专业从事中国高压输配电设备研发，设计，生产和销售的大型骨干企业。所有产品均已通过ISO9001国际质量体系认证。公司的主导产品包括高压真空断路器，氧化锌避雷器，跌落式熔断器，高压熔断器，真空负荷开关高压，高压负载开关，高压真空接触器，隔离开关，接地开关，绝缘子，传感器，套管等系列产品，产品普遍应用于电力，能源，冶金，化工，机器，交通，通讯，电子，建筑物等工程传输和分配设备，通用工业单机设备，备件和仪器仪器，自动化控制设备等行业，西安前高电气设备有限公司的完整性，实力和产品质量取得业界的认可。欢迎各界朋友光临，指导和接洽业务。
