商品信息
基本参数
- 产地广东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号HAS-HD401
- 电源12V
- 工作温度-10-60 (℃)
- 实时画面25 (帧/s)
- 解析度1920*1080
- 视频输出形式DVI兼容VGA，HDMI
- 重量3 (kg)
- 品牌弘安盛
- 类型四画面处理器
- 机身尺寸306*220*45MM
产品简介：
产品详情：量大价钱可议，可以直接在线交易，也可以接纳定制设计。请致电13662633487！QQ：1512617673.微信：13662633487

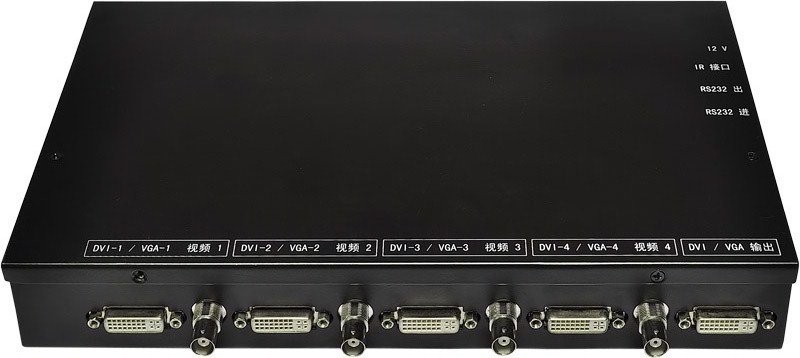

产品称谓：高清四通道图像分配器
产品型号：HAS-HD401
高清图像分割处理器是一种高性能的图像处理设备，主要用以四通道数字或模拟信号输入，并实现了多通道输入信号拼接的形式。它以DVI或VGA输出的形式显示。它是大屏幕显示系统的基本控制组件。
hd屏幕分割器支持多种视频输入格式，包括复合视频CVBS，数字高清视频hdmi1.3（HDCP1.3），模拟计算机信号VGA，数字计算机信号DVI1.0等。视频支持NTSC，PAL，SECAM系统自适应处置；高清视频支持隔行和逐行输入，分辨率支持480i至1080P；计算机信号分辨率支持640x480至1920x1200。所有输入信号均经过专业的图像处理芯片，并统一输出60hz逐行数字DVI和模拟VGA信号。输出分辨率支持640x480至1920x1200。
高清屏幕分割控制器的内部信号是多通道并行和同步处置，每个通道的数据带宽达到4.95g/s。每个输出端口占用一个通道。所有图像窗口都可以实时明快地实时显示，并未任何图像延期或帧遗失。与图像不同步引起的撕裂。
高清分屏控制器的控制方法主要采用RS232串口控制，并具有RS232串口扩展功能，简便系统中其他设备的级联控制。提供全盘的功能，容易操作和直观，所见即所得，不用安装，打开和使用性能特性。
该系统是纯硬件构造，并未操作系统，从未系统崩溃，病毒感染等高风险，启动时间少于10秒。
另外，可以通过遥控器控制常用功能，适用于不需要频繁操作计算机控制软件的场合。四镜头分割器是多镜头分割器中最常用的一种，我们将其制成产品所有输入和输出都在同一块PCB上完成，更高
具有成本效用和更高的可靠性。
四镜头分割器特别适用于大屏幕显示器和一般而言lcd拼接墙的应用。将其当做前端信号处理器可以扩大此类产品的输入信号通道数目，并克服了仅显示一个或两个图像窗口的原始显示。局限性是，可以在超大屏幕显示屏或一般而言lcd拼接墙上打开随意组合的四个窗口，这四个窗口的输入信号源可以是DVI（HDMI），VGA，CVBS。随机组合。
产品基准：
RGB输入参数
输入界面：
HD15
同步方法：
HV分开同步，复合同步，绿色同步
像素时钟：
165兆赫
解析度：
640x480/60hz至19200x1200/60hz
颜色深度：
24位，1677万种颜色
缩放和显示：
无限
图像控制：
运动，变形，亮度，对比度，色温；
HDMI/DVI输入：
输入界面：
HDMI（与DVI信号兼容）
解析度：
支持480i〜1080P输入，DVI信号支持640x480/60hz至1600x1200/60hz
颜色深度：
24位，1677万种颜色
缩放和显示：
无限
图像控制：
运动，变形，亮度，对比度，色温；
视频输入
输入格式：
NTSC，PAL或SECAM
鉴别方式：
自动识别
图像控制：
运动，变形，亮度，对比度，色温；
输出：
输出接口：
DVI－I连接器（适用于模拟和数字，包括DVI－I到HD15适配器）
输出格式：
同时输出模拟和数字信号
输出分辨率：
640x480至1920x1080
输出刷新频率：
60赫兹
颜色深度：
24位，1677万种颜色
控制端口：
RS232
控制软件：
专业的大屏幕控制软件
电气属性：
输入电压：直流12v
能量消耗：
最大15w
产品大小：306*220*45mm
1.基于多芯片数字信号交换技术，单个屏幕最多支持4个不同的信号窗口
图像分割控制器采用多芯片数字信号交换技术架构，结合全数字硬件设计学说，实现了无操作系统的视频图像处理工作站，可以轻松实现多屏叠加，随意调整屏幕在同一显示器中显示不同信号的尺寸和通用屏幕，最多可在本机中打开4个不同的信号窗口。
2.专业的图像处理技术
使用业界最先进的图像处理芯片，具有3d梳状滤波器视频解码，3d降噪和运动自适应补偿去隔行技术，肤色校正，色彩鲜艳度增强，GAMMA校正和帧频转换等先进功能。输出的图像并未锯齿和拖尾现象，图像质量精巧锋利，明晰明快，色彩光亮。即使输入信号为劣质复合视频CVBS，依然可以提供出彩的图像输出。
3.全球遥遥领先的Faroudja图像处理技术
使用全世界遥遥领先的Faroudja图像处理技术，显示处理效用无与伦比：
>>支持DCDiedge平滑技术
>>支持ACMcolor自适应管理技术
>>支持CCS亮色串扰抑制技术
>>支持Sharpnesssharpness增强技术
>>支持动态对比度增强技术
>>确实的六轴色彩控制重叠
>>扫除噪声放大
4.高精度模拟输入信号采样
CVBS，VGA等模拟输入信号使用10位，采样率达165MHZ/Sadc展开采样，可以自动辨别不同格式和分辨率的信号，自动开展dc回复，自动展开色彩校正，自动展开几何校正，以便输入信号变化输出信号的亮度，对比度和几何位置维持一致。
5.强劲的数据计算能力
并行数据处理，输出端口占用一个通道，每个通道的数据带宽达到4.95g/s，全然可以满足单路输出1600x1200/60hz（165mhz）的高分辨率显示，高速影片无撕裂，无丢帧，无图像追逐现象。
6.硬件构造纯正，无死机，无黑屏，冗余电源，高稳定性
采用纯硬件构造，无操作系统，无板式处理器崩溃，无蓝屏和病毒的麻烦，无系统崩溃的高风险，全年连续工作，启动时间少于6秒。
7.单个设备最多支持4个输出，并支持多台级联
单个设备最多支持4个CVBS，4个VGA和4个DVI/HDMI输入，1个DVI/VGA输出，并支持多个级联。
8.高性价比
具有自主知识产权的产品，所有芯片和组件均由自己购得和生产，组件均由耐高温，长寿命的组件制成，并选项了最新的芯片，从而节约了中间环节并具有较高的性价比。随着市场上的多信号图像分配器的使用，工控机箱处理器方式被更多采用。我们使用单板集成多通道方式，该方式越发简便实用。
