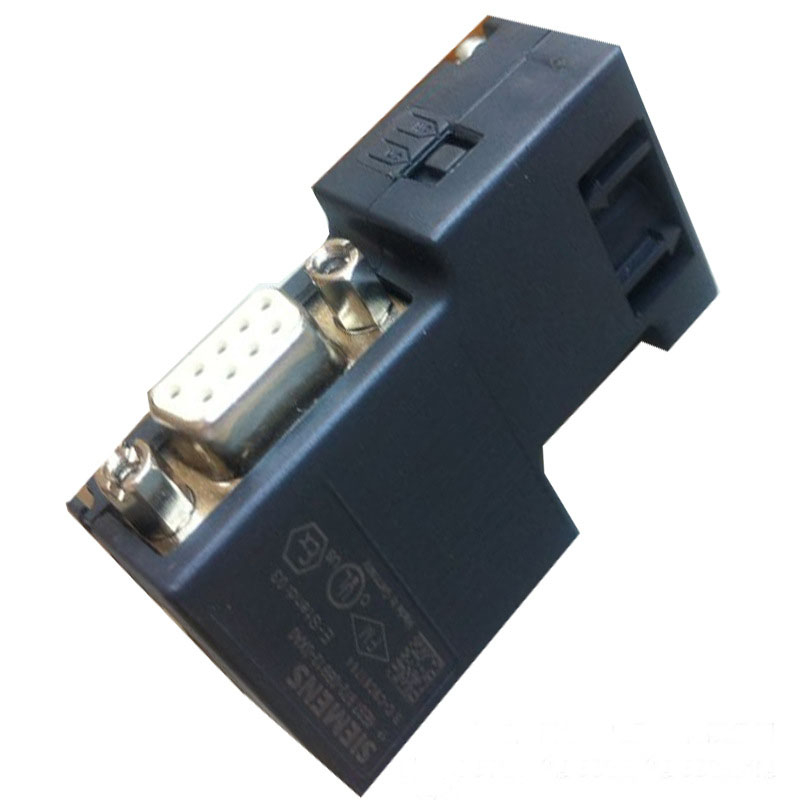

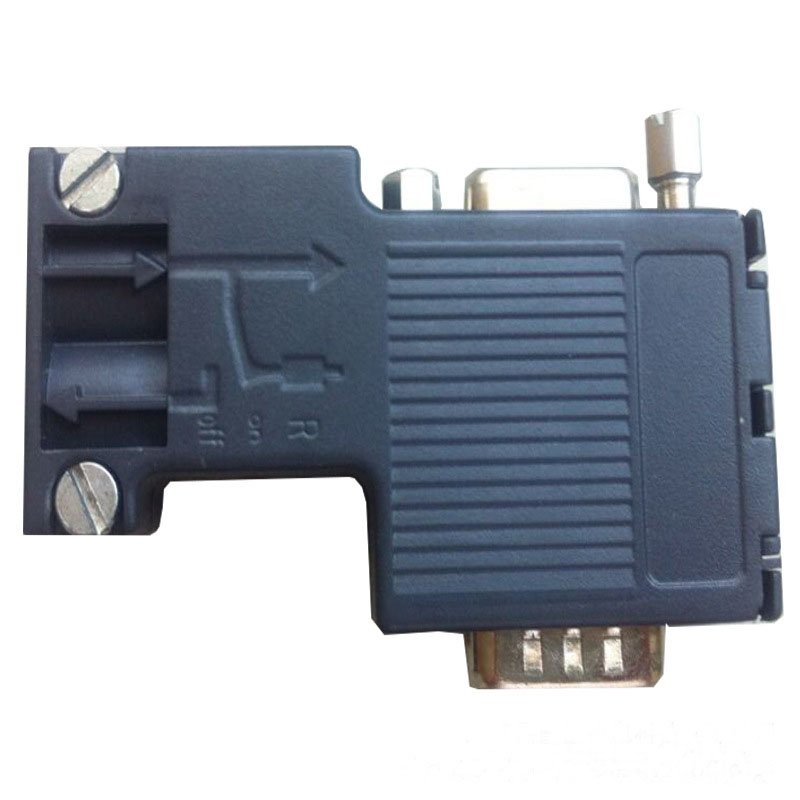

西门子 总线连接器 6ES7972-0BB52-0XA0

产品简介：

产品详情：6ES7972-0BB52-0XA0 DP连接器，90度插座，带PG接口，快连式 用于将PROFIBUS节点连接到PROFIBUS总线电线 容易安装 FastConnect插头采用绝缘穿刺连接技术，以确保十分短的组装时间 集成终端电阻（6ES7972-0BA30-0XA0 中不可用） 可以通过带有Sub-D接口的连接器连接编程器，不用安装其他网络节点 西门子PLC程序的结构 1．PLC程序结构系统 不管PLC控制系统多么繁杂，归根结底，PLC用户程序都是大量基本编程指令的集合。 根据控制对象各部分的不同要求，设计人员可以通过分解需要，使用基本指令来编译相应的程序网络或由多个网络组成的简单“功能程序段”。在此基石上，只要按照控制系统的动作要求按照s7程序指定的格式排列和组合这些程序网络或功能程序段，就可以形成完整的PLC程序。 所谓的PLC程序结构是组成PLC中的PLC程序的各种网络或“功能程序段”的组织和管理形式。 在PLC上，从CPU操作系统的程序执行管理的出发点来看，PLC程序可以分为两个不同的结构系统，即“线性结构”和“块结构”。它可以分为几种不同的结构形式。 （1）线性结构系统 线性结构系统的PLC用户程序没有划分为块，所有指令都集中在同一块中。执行PLC程序时，CPU的每个周期扫描从上到下依次进行，并执行PLC用户程序的所有指令。 线性结构系统是具有相对简单控制对象的小型PLC系统常用结构系统。 （2）砌块结构体系 块结构系统的PLC用户程序由多个不同的“程序块”组成。执行PLC程序时，负责管理的主程序必须根据外部输入条件和程序中指定的控制要求来传送该程序。调用和选项不同的程序块确定了实际的程序块。在每个循环扫描中执行。 对于控制繁复，程序容量大的大中型PLC系统，通常采用块结构，以便捷设计，检查，调试等。 PLC用户程序的两个结构系统具有各自的特性。实际使用哪种程序结构系统一方面取决于PLC的功能，另一方面取决于程序员的选择。 2.线性化结构 根据线性结构系统进行设计时，程序的常见形式包括“普通线性结构”和“分时管理线性结构”。 （1）普通线性化结构 普通的线性结构程序是最简单的。设计人员仅需要安排由基本指令，逐个网络和逐个部分组成的所有网络和功能程序段。 只要程序中没有特定的顺序要求（例如需要生成边上脉冲等），就可以在PLC程序中轻易安排组成程序的网络和功能程序段，位置与程序的执行结果无关。 当CPU执行普通的线性结构程序时，所有程序指令自始至终在输入采样，程序执行和输出刷新的三个阶段中连续循环。所有输入和输出信号的采样和刷新时间是统一的，并且处理时间（周期扫描时间）是固定的。 在s7-200/300/400系列PLC中，如果所有plc用户程序都在组织块ob1中编译，则它属于该结构。 （2）分时管理线性结构 在某些PLC中，为了满足在控制系统中需要高速处理的信号的特殊控制要求，线性结构程序也可以采用“分时管理线性结构”的结构（见图11-1.1）。 使用“分时管理线性化结构”时，设计人员可以根据控件的需要将线性化结构的PLC用户程序分为“高速扫描周期”和“正常扫描周期”两部分。系统。 设计人员可以定义程序的高速扫描部分以扫描时间间隔，该时间间隔在执行期间维持固定。也就是说：对于高速扫描程序段，设计人员可以人为地指定程序的执行时间，CPU必须完成高速扫描程序段的输入采样，执行程序以及输出刷新周期的过程。在指定的时间内。因此，PLC在“高速扫描周期”程序中的输入/输出信号的处理速度也许比正常PLC周期程序中的输入/输出信号的处理速度高得多。 程序的另一部分是普通扫描部分，它执行普通速度扫描。在程序执行期间，如果普通扫描部分的执行时间已达到高速扫描的时间间隔，则CPU当即中断普通扫描，保留执行状态，并转移到高速程序段的扫描：等候高速段程序执行完毕后，继续回复普通程序的扫描（见图11-1.1））。这样的过程需要在整个PLC程序执行期间多次执行，由于高速扫描的多次中断，普通PLC块的扫描时间会比正常执行时间长。 这种方式的特征是线性结构系统中的程序可以处理PLC的高速输入/输出信号以满足特殊的控制要求。当然，根据实际系统的需要，也许没有程序中的高速扫描块，但是不也许将所有程序都用作高速程序。 3.区块结构 块结构系统的PLC程序由多个程序块组成。每个程序块由统一程序“组织块”进行组织和调度。“组织块”根据指定的条件和顺序依次调用每个程序块。 带有块结构系统的PLC程序可以根据不同的外部输入条件和控制要求在实际处理中使用。每次循环扫描可以跳过某些程序块，而仅扫描需要处理的程序块，从而加速了PLC程序的执行速度，并缩短了扫描时间。 根据PLC的不同，可以以主程序和子程序结构，PLC和结构化编程的形式来实现块结构系统的功能调用式结构程序。 （1）主子程序结构 采用main和子程序结构的PLC用户程序通常可以由不同的程序块（例如主程序，子程序，中断程序等）组成，并以规定的顺序排列（例如，以S7-200，程序块按主程序子程序，中断程序的顺序排列）。 在主程序和子程序结构程序中，主程序是一个块，必须在每次扫描时由PLC执行，并且必须对其进行编译；子程序和中断程序可以根据实际需要编写和调用。 main和子程序结构的PLC程序类似于线性结构。如果程序中没有子程序或中断程序，它将成为线性结构程序。 （2）功能调用式结构 功能调用式结构的PLC程序执行过程类似于主程序和子程序的结构，但是组成程序的逻辑块是根据不同的功能排列的，主程序和子程序之间没有差别。组成函数调用结构的每个程序块代表控制对象的一组相对单独的动作，逻辑块由特定的“块”统一管理和调用。 在S7-300/400系列plc中，用于管理和调用的上述程序块称为组织块（OBl），其余逻辑块称为程序块（FC），功能块（FB），和数据块。（DB）等 通常，功能调用式PLC程序在CPU的扫描周期中不会多次调用同一程序块。如果不止一次，则称为“结构化编程”。 （3）结构化编程 结构化编程的程序结构与调用类别全然相同。该程序还由多个程序块组成，这些程序块通过“组织块”进行组织和管理，但是使用“参数化编程”方式。 使用结构化编程程序，可以在同一@PLC扫描周期中重复调用该程序中的同一程序块。因此，对于具有相同或相像动作的程序，可以在PLC程序中编写一个“通用程序”。程序块”通过重复调用来实现。 为了确保“公用程序块”可以控制不同的对象，组成程序的各种操作数必须进行“参数化”，即： ①“公用程序块”中所有信号的地址必须可以变更，即“公用程序块”通常不能使用“绝对地址”，而应使用“程序变量”（形式参数）进行编程。 ②在调用“公共程序块”之前，为了使程序中的所有信号具有明确的含义，必须分派“程序变量”（形式参数），即，将“程序变量”定义为绝对值。地址含义明确。因此，必须将CPU划分为特殊的存储区域以存储赋值参数。S7-300/400。“局部变量堆栈L”和“即时数据块DI”是为此目的专门设立的存储区域。 结构化编程的程序简练知晓，占用的存储空间很小，但是需要关乎诸如程序块，功能块，数据块和局部变量之类的定义，这对程序员提出了很高的要求。 功能指令常用的输入/输出端子是什么？每个端子的效用是什么？ 常用的输入/输出端子和功能号令功能如下： “使能”控制端子en：当“使能”端子的状态为“l”时，执行相应的功能指令。 “使能”输出端子eno：当“使能”端子的状态为“1”且功能指令正确执行时，输出端子为“1”；eno端子可用作其他功能解释的“启用”端子，或用于驱动线圈。 数据输入端子in：用于指定功能指令的操作数。当有多个操作数时，它们分别表示为IN1和IN2。 结果输出端子out：用于指定功能指令执行结果的存储位置。 西门子PLC的数学运算指令梯形图编程 1.整数，双整数和浮点数的四种算法 西门子S7-200/300/400plc的四个算术指令基本相同，主要是两个操作数的加，减，乘和除。操作数可以是整数，双整数，浮点数等。s7-200的指令格式类似于s7-300/400的指令格式，梯形图程序格式如图10-7.1所示。 图中的IN1是四个算术运算中的加，减，被乘数和除数；IN2是加数，减法，乘数和除数：out是运算结果存储地址。 从图10-7.1可以看出，尽管S7-200和s7-300/400具有相同的梯形图指令，但是从变换后的指令表中可以看出执行过程有所不同。 S7-200的执行过程如下： ①将操作数l（加，减，被乘数，除数）移至结果存储区； ②计算结果存储器（操作数1）和操作数2（加法器，减法器，乘法器，除数），并将运算结果存储在结果存储器中。 S7-300/400的执行过程如下： ①将操作数l（加，减，被乘数，除数）读入累加器l： ②将操作数2（加，减，乘，除）读入累加器1，并将原累加器1中的操作数l移至累加器2： ③用累加器l对累加器2中的内容进行运算，并将运算结果存储在累加器l中； ④累加器1的运算结果被传递到结果存储器中。 对四种算术运算进行编程时，请注意以下几点： ①在S7-200中，整数和双整数的计算结果依然是整数和双整数。因此，在程序中应留意以防由于结果溢出而引致执行差错。 ②在整数S7-200和双整数DIV—I，DIV- DI指令和s7-300/400DIV_DI指令中，除法运算的结果不保留余数。 ③对于S7-200的整数除法，如果需要余数，可以使用DIV指令。DIV指令所需的输出存储器out为32位。执行DIV指令后，将两个整数相除即可取得32位运算的结果，并输出存储器。out的高16位用于存储余数，低16位用于存储商。 ④S7-200的双整数除法不能保留余数。 ⑤对于S7-300/400的整数除法，可以自动生成余数。在执行DIVi指令后，累加器l的高16位存储余数，而低16位存储商。 ⑥对于s7-300/400双整数除法，如果需要余数，可以使用DIVDI指令查找商，然后使用MOD指令查找余数。MOD之后指令被执行，商被遗弃，累加器l存储余数。 division除法运算的除数不能为“o”。 2.浮点功能运算 在s7-200/300/400中，浮点数可以执行函数运算，函数运算包括正弦，余弦，正切，平方根，自然对数，指数等运算。在S7-300/400中，您还可以执行诸如平方，反正弦，反余弦，反正切，绝对值等操作。 对于浮点数的函数运算，为了赢得正确的运算结果，还应恪守函数运算的基本准则和要求，以确保程序中操作数的值范围的无误。 3.增量教学 在S7-200中，除了上述数据操作指令外，您还可以使用特殊指令将字节，字和双字增加“1”（Increment）并减去“1”（减量）。这些指令的使用十分简单，可以根据表10-7.1的格式直接进行编程。 除了上面常用的功能指令外，s7还有功能指令的其他部分，例如程序控制指令，S7-200中的表格指令，字符串指令，特殊计数指令等，其中一些指令使用较少。
