商品信息
基本参数
- 产地山东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号KTG117
- 传输距离100 (km)
- 带宽12 (MHz)
- 品牌兴旺
- 类型视频光端机
- 接口类型E1
- 电源380
- 功耗1000
- 外观尺寸288×172×82
- 信号阻抗5
- 信噪比10
产品简介：

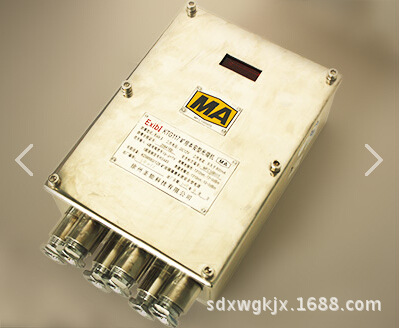

产品详情：KTG117矿用本安型光电收发器
[产品介绍]：KTG117矿用本安型光收发器置于在外壳中，可以将4个视频信号和1个RS485信号组合为1个光信号，然后将视频信号或数据信号变换为光电信号，并通过光纤远程传输的功用。
采用特征
煤矿中的视频图像有时需长距离传输。单模光缆传输是一种完美的传输方法，矿用防爆光收发器是通过光纤远程传输图像信息的防爆终端装置，矿用隔爆光收发器可以处置其他视频的图像信号信号采集装置（如摄影机），并通过单模光信号开展长距离传输。该矿用隔爆光收发器使用先进的数字光传输技术，具损耗低，传输距离长的特征。
防爆型：矿用防爆本安型
防爆标记：Exd[ib]iMb
煤炭安全标记：MAA100005
防爆证号：2094160
适用环境
a）环境温度：0℃〜40℃；
b）平均相对湿度：不超过95％（25℃）；
c）大气压：86kPa〜106kpa；
d）煤矿存在瓦斯，煤尘等爆炸凶险环境，但从未腐蚀性气体损坏绝缘层；
e）并未显著振动和冲击的地方。
尺码：288mm×172mm×82mm
重量：约5.5kg
功率参数
a）电源：直流12V（由KDW660/12B本安电源提供）；
b）工作电流：不大于800ma；
数据传输
a）视频输入：
四通道视频信号输入为阳极全电视信号；
视频输入信号的标称值为1.0v（75ω不平衡负载）；
b）视频灯输出
接口数目：1路
光波长：1310nm;
输出光功率：-10〜0dbm
连接方法：FCinterface
井上光接收器的传输距离：10km
c）RS485interface
接口数目：1
传输方法：半双工RS485信号，双极性；
传输速率：2400bps；
串行扩展器的传输距离：1.2km。
