【上海双中】 AT--125双作用气动执行器 阀门气动装置 电动头

产品简介：

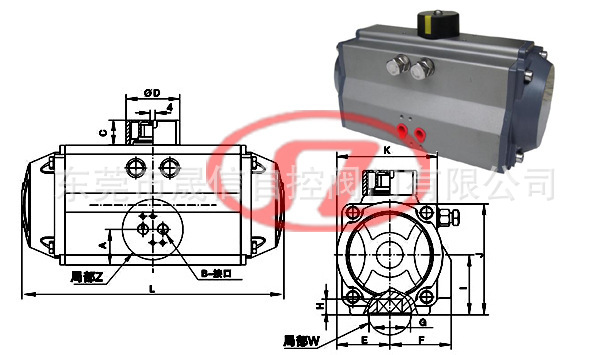

产品详情：1.DA阀气动执行器概述 AT新齿轮架type气动执行器通过CAD三维模型的创新和优化设计，融为一体了国内外最新技术，外形美观连贯，外形现代；以及使用新的实用材质和新技术使产品质量和性能更为确实；多规格选择更经济；产品全然符合最新的国际标准和技术规范，可以满足当前和将来的需要。 2.DA阀气动执行器功用 ①齿轮小齿轮双活塞对称构造设计，动作迅速安定，精度高，输出功率大，只需改变活塞总成位置即可向反方向旋转。 ②优质铝合金压铸缸体，内孔和外表面精加工，经过阳极氧化处理（特别状况阳极氧化+特氟隆涂层），采用寿命长，摩擦系数低。 ③整体式设计，所有双作用和单作用执行器型号都具备相同的缸体和端盖，便于通过增加或卸下弹簧来改变作用方法。 ④结合预符荷安全弹簧组，无论在组装过程中还是在用到现场，都可以简便，安全地安装或增减弹簧数量。 ⑤外侧有两个单独的调节螺钉，对于安装在阀门上的执行器更准确，更方便。阀门的打开和关闭位置已调整。如果需要全行程调节，则在两个端盖上提供一个更长的调节螺钉。 ⑥多功能位置指示器，现场视觉指示，符合VID/VIE3845，NAMUR标准插槽，可安装和输出所有附件，例如限位开关盒，电气定位器，位置传感器（双加福，图尔克）。 ⑦气源接口符合NRMAR标准，可直接安装numar标准电磁阀。 机架背面的复合材料轴承衬套和活塞导向环以及输出轴的轴承可防范金属与金属之间的摩擦并增加润滑，使其低摩擦且寿命长。 ⑨所有紧固件均由不锈钢制成，兼具长期耐腐蚀性能。 part连接部分符合新的国际标准规格ISO5211，DIN3337（F03-F25），使产品安装可以对调和通用。 三，双作用DA阀气动执行器的工作原理 当气源压力从进气口（2）进入气缸的两个活塞之间的腔体时，两个活塞分开并朝气缸的端部移动。两端气室中的空气通过进气口（4）排出，两个活塞架同时同步驱动输出轴（齿轮）逆时针旋转。相反，当气源压力进入气缸的两个气室从进气口（4）进入，两个活塞朝气缸的中间移动。中间气室中的空气通过进气口（2）排出，两个活塞齿条同时驱动输出轴（齿轮）。）顺时针旋转（如果活塞安装方向相反，则输出轴将反向旋转）。 四，单作用DA阀气动执行器的工作原理 当气源压力从进气口（2）进入气缸的两个活塞之间的腔时，两个活塞分开并朝气缸的端部移动，逼迫两端的弹簧压缩，空气进入两端的气室通过进气口（4）排出。同步两个活塞齿条以驱动输出轴（齿轮）逆时针旋转。通过电磁阀使气源压力反向后，气缸的两个活塞在弹簧的弹力作用下向中间方向移动，空气中间腔中的空气从进气口（2）排出，两个活塞齿条同时驱动输出轴（齿轮）顺时针旋转。（如果活塞安装方向相反，则输出轴将在反向旋转）弹簧复位） 五，DA阀气动执行器选择 选择气动执行器时，将安全值添加到确定的阀的扭矩中，水蒸气或非润滑液体介质的安全值增加25％；非润滑浆料液体介质的安全值提高30％；非润滑的干燥气体将介质的安全值提高40％；将非润滑气体输送的颗粒状粉末介质的安全值提高60％；将清洁，低摩擦的润滑介质的安全值提高20％（以上安全值是我公司理论上提议的值，仅供参考）。 六，双作用执行器的选择实例 当支配需要200nm扭矩的球阀时，气源压力仅为0.5mpa，介质为非润滑水蒸气。考虑安全因素，将安全值提高25％，等于250nm。根据双作用输出扭矩表找到气源压力0.5mpa。然后沿纵列搜索等于或相像的扭矩数据，选择268nm，然后沿行左侧找到模型，选择at125。 七，单作用DA阀气动执行器的选择示例 当支配需要100nm扭矩的蝶阀时，气源压力为0.5mpa，介质为非润滑干燥气体。考虑安全因素，将安全值提高40％并等于140nm。根据单作用输出扭矩表找到弹簧赶回终点，获得相像的扭矩148nm，然后沿这条线向左找到158nm的气源压力的0.5mpa的终点扭矩，空气的相对力均衡须要考虑源压力扭矩和弹簧复位扭矩，然后沿着这条线向左找到其型号和弹簧数量，选择at145，9个弹簧。 8.DA阀气动执行器相关数据 a）在以下条件下测试执行器的工作时间； （1）常温 （2）900行程 （3）电磁阀4mm口径，流量Qn400l/min （4）管内径8mm （5）中性清洁空气 （6）气源压力0.6mpa（7）空载执行器 注：在现场测试中，如果一个或多个参数不同，则操作时间将改变。 b）单作用重量按10个弹簧测算；根据每个弹簧的重量计算需要增加或缩减的弹簧数量。 2.构造特征 三，技术参数 四，GTD双作用输出扭矩仪 5.GTD双作用输出扭矩计 六，工作原理 7.外观及连接尺码 八，类别打算 九，解剥图 10.零件清单 11.执行器的容量，重量以及开闭时间表 12.执行器的选择 1.双作用GTD选择 2.单动（弹簧复位）gte AT系列气动执行器可以直接连接到阀门，也可以通过支架和接头安装并连接到阀门。 安装时，须要保证气动执行器的输出和阀轴的轴线。 管道接头和管道的内部应清洁，无剩余，尘埃，油污等。 执行器和阀门应同时调试。阀门应加压至额定压力。执行器应在空气压力为0.4-0.7mpa的情形下在两个进气口之间切换。观察阀门的打开和关闭。它应当灵巧旋转而不终止。纷乱不停，重复测试。 气源应维持干燥清洁，与执行器配套用到的空气过滤器应定期排空并排出，正常采用下每月检验一次，每年检验一次。
