商品信息
基本参数
- 产地江苏
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号CGF18-18-6
- 功率5.03 (kW)
- 适用瓶高150-330（可调） (mm)
- 灌装量500(可调） (ml)
- 灌装精度99.9 (%)
- 外形尺寸2450*1800*2200mm (mm)
- 品牌大程
- 加工定制是
产品简介：
产品详情：CGF18-18-6三合一灌装单元主要由以下设备组成：
1.设备组成
1）空瓶输送系统
2）空瓶分离系统
3）空瓶冲瓶机
4）灌装机
5）压盖机
6）固体瓶输送系统
7）拨轮输送系统
8）主传动系统
9）电气控制系统
2.技术参数
模型
CGF18-18-6
站数
冲洗18填充18盖6
生产能力
4000-6000瓶/小时（500ml/瓶）
空气压力
大气层
耗气量
0.3m3/min
冲洗水压力
0.2〜0.25mpa
冲厕用水
1.6吨/小时
主电机功率
3.5千瓦
外型尺码
2450x1800x2200mm
总重量
3500公斤
三，设备特征
1.该机构造连贯，形式简便，控制系统健全，操作简便，自动化程度高；
2.风送道和进瓶拨轮用到具瓶分离机能的创新瓶口夹紧机构直接连通，节省了成本
瓶子螺钉和输送链；
3.所有过渡轮上均采用了吊瓶夹，无需调整设备高度即可改成瓶子形状，也无需更换和调整。
完成任何部分；
4.钢夹转移无导板，以避免刮擦瓶壁；
5.特别设计的冲瓶机瓶夹不会遇到瓶口的螺纹部分，以免水污染瓶口。
6.冲瓶机配备高效喷嘴，彻底冲洗并节省冲洗水；
7.与物料触及的所有零部件均采用304不锈钢制成，无工艺死角，容易干净；

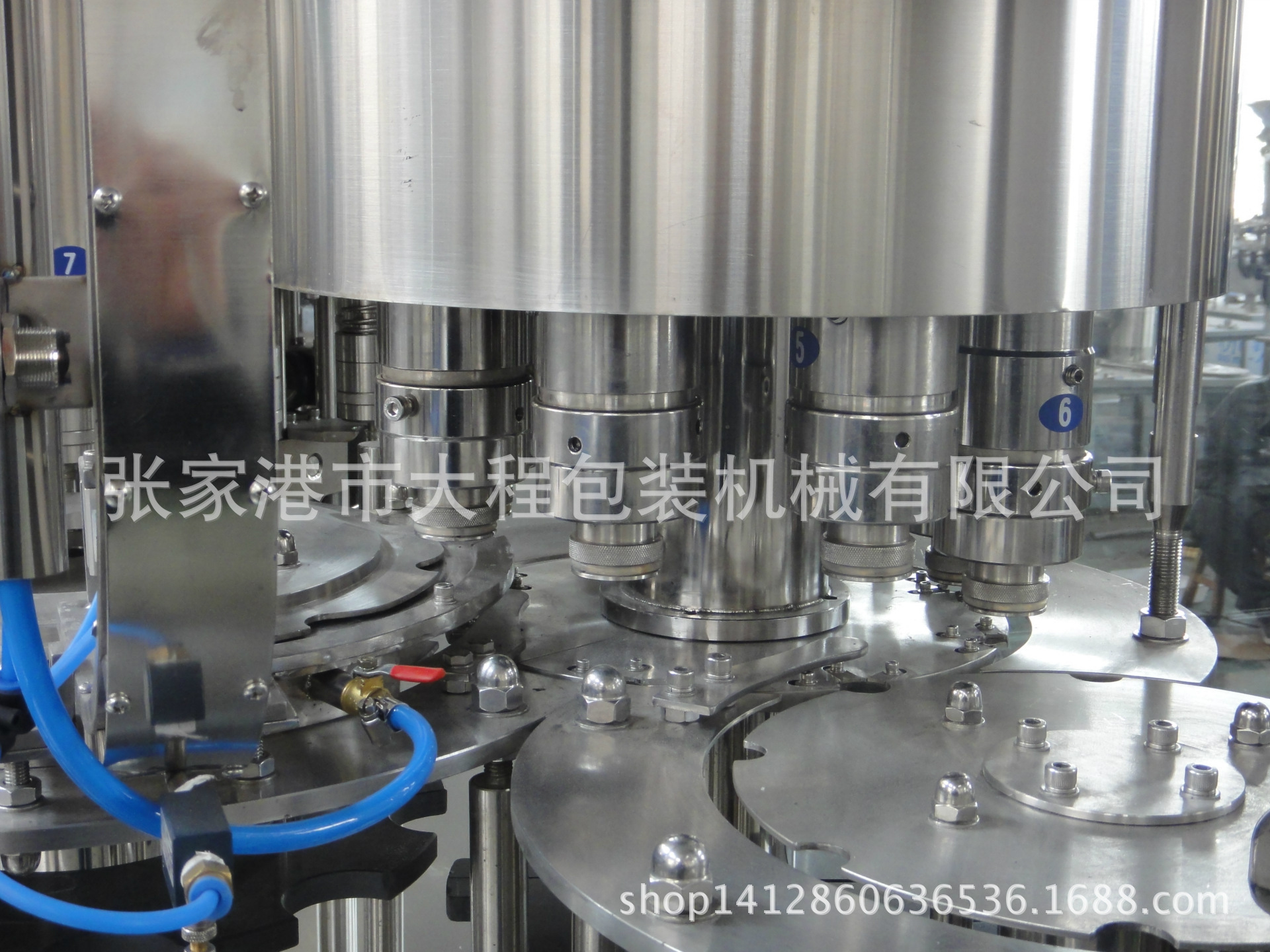

8.封盖头采用磁力恒扭矩装置，保证封盖质量，不会毁损封盖；
9.采用高效的掩护管理系统，包括完整的自动控制和保护装置；
10，出瓶轮的瓶底支撑采用螺旋降低的方法，不需要变动瓶子输送链的高度即可变动瓶子的种类；
11.配备完整的过载保护装置，可有效性保障设备和操作人员的安全；
12.控制系统有着生产速度控制，封面缺失检测，卡瓶自停和输出计数等功用；
13.主要电器元件和气动元件均为全球广为人知品牌产品；
14.整机操作采用先进的触摸屏控制，可实现人机对话操作。
四，工作过程
瓶子通过空瓶输送系统进入灌装机的分瓶轮，装在瓶轮上的瓶夹将连续分离一定相距的瓶子送到三合一机器的冲瓶机。冲瓶机在转盘上配备了一个顶部的不锈钢瓶夹，该瓶夹将瓶口夹住并沿导轨回转180°以使瓶口向下。在冲瓶机的指定区域，瓶架上的喷嘴先喷杀菌水，然后再喷无菌水（如果从未要求，只需冲洗一次）就可以杀菌和冲洗瓶的内壁。排空后，将其在奶瓶夹的手柄下沿导轨旋转180°，以便使奶瓶嘴朝上。安装在刻度盘上的扳扭夹从冲瓶机取出冲洗过的瓶子，并将其发送到灌装机。进入灌装机的瓶子被固定by瓶子举升机构上的夹子在瓶子举升机构和凸轮的作用下会升高和下滑，瓶子举升机构升高以使瓶子的嘴部触及并敞开填充阀以完成填充过程。灌装完成后，在凸轮的作用下将瓶子举升机构放下，然后降到低于位置，然后通过过渡轮上的扳扭夹将装满的瓶子从灌装机中取出，并发送给旋盖机。旋盖机上的终止旋转刀卡住瓶颈，使瓶子维持直立并以防其旋转。旋盖头在旋盖机上不停旋转和旋转，并实现旋盖，旋盖，旋盖和在凸轮的作用下展开封盖，完成整个封盖过程。完成的瓶子通过装瓶拨盘轮从封盖机传送到瓶子传送链，而三合一机器由转盘传送eyor链。
