商品信息
基本参数
- 产地江西
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号6S
- 给矿粒度0.02-0.2 (mm)
- 给矿浓度25 (%)
- 处理能力1 (t/h)
- 生产厂商国营江西省石城县有色矿山机械厂
- 冲程8-36
- 冲次220
- 冲洗水量3
- 品牌FX-500
- 类型摇床
- 加工定制是
产品简介：
产品详情：当前位置：产品>重力分矿设备>6-s双层振动筛
产品称谓：
6s小槽钢振动筛
产品别名：
6s玻璃钢振动筛，双波振动筛
标准型号：
6-s
推荐等级：
★★★★★
产品 概状况：
6-S第二代摇床是我厂在多年的生产和制造过程中，结合普通科研机构和大型矿场的经验，在普通6-S型摇床的基本上开发的新产品。我们将床表面和床脚之间的原始“摇动盒”改进为“溜动盒”。就此改进而言，它化解了原始振动筛的疑问：1.床表面噪音疑问
2.由床面引起的矿石在床面流动的现象易于跳动，严重影响了振动筛矿物的总回收率。
3.有效性延长振动台“振动设备”的使用寿命。
第二代振动筛的最大改进是床表面。原本的所有直槽型摇床面已被替换，而。波型摇床被双曲线波动器所取而代之，这是我国先进的新型流膜选矿设备。实践验证，大多数矿物的分选指标均优于普通的直槽床面，在一定分选指标的控制下可以显着提高处理能力和选矿回收率。
双波振动筛的选择法则：
当送入泥浆时，斜条部分逼迫矿物颗粒在纵向运动时逆着往复运动的条带所引起的斜向水流爬升，从而增加了轻，重矿物颗粒的爬行速度差和偏角差。平行的带状区域使精矿带平坦，缜密，均匀并立刻排出。“两斜两直”床带形式改善了分选条件，并在某些分选指标的控制下可以显着提高处理效果和回收率。尤为是在处理“沙流”和比重差现象时，效果要比直槽式振动筛好。振动筛可用以大概选择，选择和其他分类操作阶段。
在分选操作中，应根据矿石本身的特性（例如，矿石的比重，光的比重之差和矿石的比重）确定直槽振动筛，单波振动筛或双波振动筛的选择。重矿石颗粒，矿石颗粒的尺寸等。当前的普遍应用说明，在处理“沙流”现象和分选一些难分离的矿石时，浪花振动筛比直槽振动筛要好。这是一个比普通的6-s振动筛更好的升级。替换。
产品结 构和材 质：

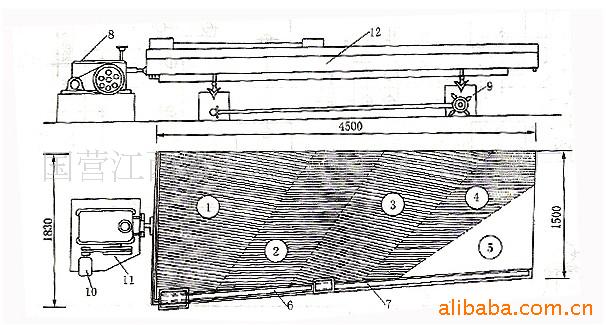

双波振荡器的床表面的特点是在直槽床表面的基本上增加了两个倾斜的条形区域（见图1①③两个倾斜的条形区域），并且单个线性床条被改成为“两斜两平”。双重弯曲（见图1）。
1.一条对角线截面区域2.一条平行床截面部分3.二段斜条区4.两条平行床截面部分5.光滑区域
6.进料槽7，进水槽8，床头变速箱9，调坡器10，电机11，皮带飞轮12，振动筛表面

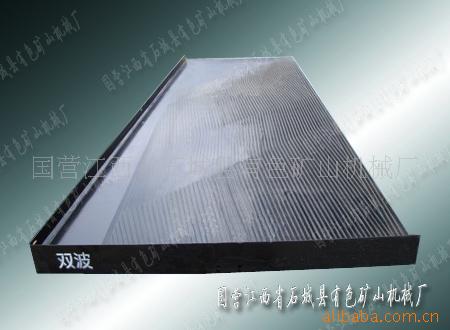

双波床面
产品应 用范环绕声：
主要应用：波形振荡器普遍用以钨，锡，铅，锌，金，银，钽，铌，独居石，锆英石，钛铁矿和其他矿脉或砂矿加工工厂中的3-粗加工和选矿中粒度为0.019毫米的矿石。
主要特点：波浪形振动筛具有处理量大的特点；选矿回收率高；适应性广等特点，特别是精矿带相对稳定，精矿，中矿和尾矿被明晰地分为矿石浓度和流量，当矿石量转变时，选矿情形稳定，因此经营管理简便的。
主体构造：波浪形振动筛由钢制框架和床面主体构成，表面主体涂有环氧树脂辉绿岩铸石填充材质，支撑振动筛的支脚，斜率调节机构和往复驱动设备的振动筛等。
波床摇臂的技术性能
波浪形床跷板与普通6-s型床的主要差别CC-2型摇床是：增加床面倾斜面积；缩减床面光滑面积；斜杆具有一定的爬升出发点。床面本身在主体的纵向倾斜度上转变；变动床的截面积和床表面的材质，相应的操作技术参数也有所变动，原则上根据不同的选择对象选择不同的技术参数。
当振动筛在纵向上开展非对称往复运动时，沿斜平斜斜轨迹更替地“挤压”，“切割”，“洗涤”和“选择”矿石。当矿石颗粒在纵向方向上移动时，倾斜布局在条带区域中的条带迫使矿石颗粒逆着由往复运动的条带引起的倾斜水流爬升，从而造成轻质和重质矿物颗粒的爬升速度有所不同；床面的垂直和水准移动速度；在攀登过程中，在洗涤水的作用下，将矿石颗粒回转，使被捕集在重矿石颗粒之间的轻矿石颗粒被连续洗出，从而提高了分离效率。光滑面积的减小使精矿带在分离过程中忽然变宽，并且加速了精矿的排放速度，从而避免了精矿的滞留和指示剂的迅速劣化。分离现象是精矿，中矿，尾矿稳定，操作便利，性能优良，确实。
6-Ｓ摇床可以分为以下安装种类：
固定摇床
也就是说，在从未安装支架的情形下，在安装过程中须要用到混凝土浇筑水泥墩来支撑振动筛，这在将来不易移动，但相对而言，可以为企业节约成本。用户可以根据自己的经济状况和现场条件来决定。选择。

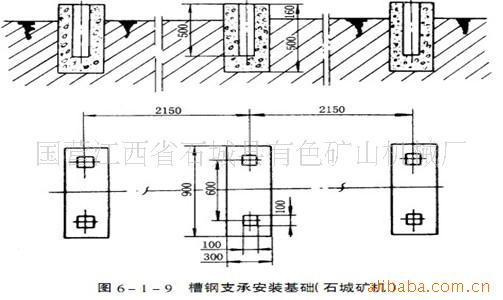

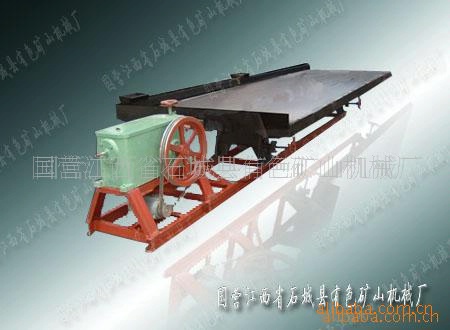

小槽钢支架振动器
如图所示，此页上的第一个产品是含有小槽钢支架的振动器。易于安装。它只需通过简便地浇注水泥和先行嵌入地脚螺栓就能固定在地面上。选矿效果与普通支架一样，价钱也宜于，受消费者的喜爱。推荐企业用到此产品。

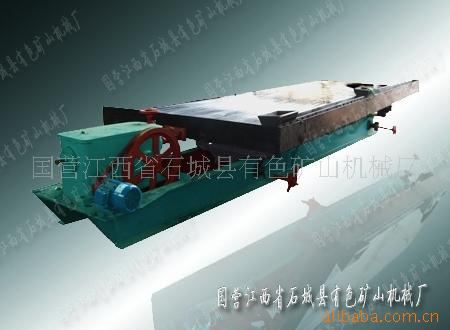

大槽钢支架振动器
6s振动筛（大槽钢托架型）具有与普通托架相同的功用，并且具有安装和使用迅速，易于拆除和移动的特点，不须在水泥上浇注地脚螺栓。特别适用于在不平坦，虚幻的沙质和虚拟表面上工作。

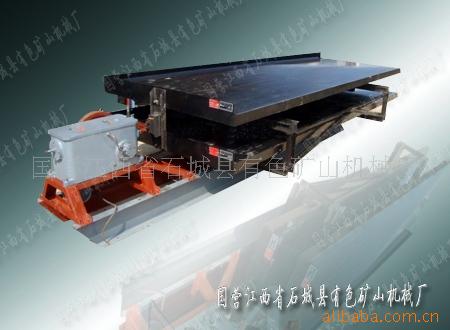

双层摇床
双层振动筛具有与大槽钢振动筛相同的效用，并具有占地面积小，能耗低，处理能力是普通振动筛两倍的优点，特别适用于选址小，严苛的环保要求。
根据进给位置的不同，振动台可以分为右振动台和左振动台两种，右振动台的进给位置在振动机构的右侧，左振动台的进给位置摇床在左边。
产品 基准和技 术参号码：
设备类型
双曲波床条4500x1830
项目名
单元
粗矿
中国矿山
泥
床尺寸
@每@
mm
4500
4500
4500
驱动端宽度
mm
1830年
1830年
1830年
浓缩端宽度
mm
1500
1500
1500
加工尺寸
mm
3-0.5
0.5-0.1
＜0.1
处理能力
吨/天
24-52
16-36
8-15
矿石浓度
％
25-38
15-25
10-20
中风
mm
16-20
12-14
8-10
高峰时间
次/分
280-300
300-330
320-350
洗涤水量
吨/小时
1-1.5
0.8-1.2
0.6-1
横向坡度
0
2.5-4.5
1.5-2.5
0.5-1.5
纵向坡度
0
1-1.5
0.5-1
0.5
电机功率
KW
1.1
1.1
1.1
床的截面形状
钝角三角形
直角三角形
急性三角
总重量
Kg
1100
1100
1100
传动机构
偏心连杆机构或凸轮杠杆机构
根据进给位置的不同，振动台可以分为右振动台和左振动台两种，右振动台的进给位置在振动机构的右侧，左振动台的进给位置摇床在左边。
-----------------------------------------------------------------------------------------------------------------
