商品信息
基本参数
- 产地山东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号YQBJ-300×200
- 品牌YUYUE
- 加工定制是
- 规格液压型
产品简介：
产品详情：YQBJ-300×200液压履带提升机介绍
YQBJ-300×200型液压升降机拨道机，是铁路大中型维修及轨道床保障的起，拨专用设备，适用于43㎏/m〜75㎏/m铁轨的起，拨作业，可以提高和调节履带程度运行，具有工作效率高，操作简便，重量轻，缩减劳动，安全准确，适用范围广的特性。
2.主要技术参数
1.额定启动力：每缸150kn
双缸150kn×2
2.提升油缸路程：800mm±5mm
3.额定驱动力：200kn
4.拨道金额：≥160mm
5.系统工作压力：16mpa
6.手动泵操作力：350n
7.发动机功率：9.5kw
8.体积（长×宽×高）：2050×1050×1360
9.质量：600kg
3.YQBJ-300×200液压履带式举升机的基本构造和工作原理
该机器由内燃机，齿轮泵，多路换向阀，油缸和其他液压系统以及道机构，拨道机构，钩轨机构，行走机构，下道装置，手动油泵等构成。。。多路换向阀内set卸载当液压系统过载时，可以随时卸载阀门，以确保机器的安全使用。拨道机构控制起升油缸的旋转，使其倾斜到刻度盘的位置，钩轨机构和行走机构的液压缸由换向阀控制，钩轨的张合和框架的抬升相接，两者操作集成在一起，并且两个操作同时完成，从而扫除了在未开启滑轨挂钩时抬起机架的失当操作毁坏机床的可能，从而提高了机床的安全性。铁路钩的@是楔形铁构造。滑轨的重力可自动松开滑轨，操作简单，性能精确。
1.多路阀控制手柄2.齿轮泵3.手动泵4，提升油缸5，提升油缸6，钩行缸7，限位销孔8，行走轮9，行走臂10，下轮11，拨盘气缸12，限位齿轮13，底脚14，限位销15，导轨钩16，框架17，油箱18，汽油发动机19，来自动限位块
工作原理：该机器由内燃机驱动，并驱动齿轮泵产生液压能，并通过多路换向阀分派给每个执行缸以起功用。履带启动机构装有两个铰接的油缸。在履带起跑架上，下部安装有用于总体连接的支撑脚。当液压油进入两个液压缸的上腔时，活塞杆伸展并驱动脚，整个机器抬起。否则会坠落。机器配备拨道油缸，可控制两个提升油缸的左右倾斜，最大倾斜角度为40°，两个油缸的程度力用于实现不同位置的履带操作指示；该机器还具有两个用于控制行走机构和钩轨机构的吊钩油缸;该机器还配备有一个下部履带机构，该下部履带机构通过下部履带架移出极限位置。同一机器可以从单履带和双履带提升同时行驶（但两个起重油缸的延伸长度之差不得超过150mm）。
液压传动原理如图所示
四，YQBJ-300×200型液压启动拨盘道机的使用方式
1.检查紧固件是否牢固，如果松动，请先拧紧，然后再展开操作以确保安全使用机器。
2.使用前，在大概3/4〜4/5的地方（约30升）内向油箱中流入洁净的液压油。根据当地的天候情形和不同时节，一般规定夏天使用40＃，冬天使用20＃。如果在使用过程中发现机油欠缺，则应添加液压油。
3.发动机是机器的动力来源。在使用发动机之前，您应当首先阅读发动机手册，熟知预防措施和操作方法，并确保机器的正常运行并延长其使用寿命。
4.多路阀中有一个溢流阀，系统压力已调整，不需要调整。如果需要调节，压力不得超过16mpa。
5.使用前，先检查液压油是否充沛，然后拉动多路阀控制手柄（1），检查各部分的动作是否正常。应熟知换向阀的方向（按以确保正确操作。
6.上车和换车道的工作程序：
6.1将拨道机放在轨道上，启动发动机（18），使其空载运行3〜5分钟，然后检查组件是否正常工作。
6.2有4个多路阀控制手柄（1）（根据记号确定），最外面的两个分别控制两个提升油缸（4）和（5）。中间的一个操作手柄控制滑轨挂钩机构和运行机构（8），另一个控制拨盘缸（11）倾斜提升缸（4），必须掌握每个控制阀的机能。
6.3在启动和转换车道之前，将中间多路换向阀的手柄移至“滑轨钩”位置。使滑轨提升钩（15）牢固地钩在滑轨上。然后选项启动操作或换道操作，然后根据以下要求执行操作。
6.4开始工作；
在启动过程中，请确保提升油缸（4）和（5）处于垂直状况。两限位销必须分别插入限位销孔（7）。否则，气缸在启动过程中很容易倾斜。单轨或双轨）将左右控制提升油缸的手柄移至“上”，伸出脚，然后开始起动。在运行过程中，可以根据需要控制启动量，并且两个气缸可以分别调平。完成工作后，缩回支撑脚（13）。
6.5车道操作；必须从限位孔中拔出两个限位销，油缸（4）具有倾斜角度极限，而油缸（5）具有保护极限。根据行车道的方向，控制油缸手柄以抬起两个油缸。油缸倾斜到“左”或“右”。请勿使劲拉换向阀手柄。观察举升缸的倾斜和摆动速度，并展开合适的调整，直到举升缸（4）全然向左或向右倾斜为止。此时，开始分派车道。首先将两个提升油缸的控制手柄移至“启动（拨盘）”位置，以使提升油缸活塞杆伸出，并且提升油缸（5）的活塞杆延伸长度必须大于提升油缸（4）的@）在任何工作条件下，活塞杆的伸出（最好大于100mm）可以开始换档操作。根据拨号量确定控制手柄。如果需要拉动导轨的另一侧，请先缩回底脚（13），并留意活塞支脚（13）是否触及导轨的底部。如果是这样，请在收回支脚（13）之前随时调整倾斜角度。然后使用拨度缸将其移动到相应位置，以将起重缸倾斜到另一侧。完成操作后，洁净脚上的镇流器。
如果操作未达到预定的车道数量，则可以反复操作。如果活塞的延伸长度不足以达到预定的拨盘数量，则可以在活塞脚的倾斜支点处添加枕木。
从6.6开始，当换道操作完成时，将左右提升油缸控制手柄移至“下”位置，并且当脚全然缩回时，可以将其推到下一个操作点。
6.7穿过开关或碰到其他障碍物时，在脚全然缩回后，将吊钩油缸控制手柄转到“滑轨”，可以将备用机架提升到最高位置，并可以将其推入。
6.8如果您需要离去赛道，请不必关闭汽油发动机。首先，根据第6.6条和第6.7条开展操作，然后从下轨道端的另一侧插入辅助下轨道框架，以使绝缘部分粘在导轨的外侧，然后将下轨道框架放置在可以将其连接至辅助下部导轨框架并牢固连接的地方。坚实放置后，将中间多路换向阀的手柄移至“钩形导轨”位置，以抬起行走轮（8）和轨道钩（15））在未钩住导轨之后，请确保设备组件并未被铁轨堵住，请关闭汽油发动机。将液压履带提升器推到下部履带架的最后端，然后用固定销固定下部履带轮。卸下辅助下部轨道框架后，将其放置在建筑疆界之外的安全位置。
7.当需要手动泵工作时，只需移动压柄即可，其他操作维持不变。
8.在运输过程中避免颠簸，以预防设备变形和自由移动。自始至终维持裸露的活塞杆洁净。

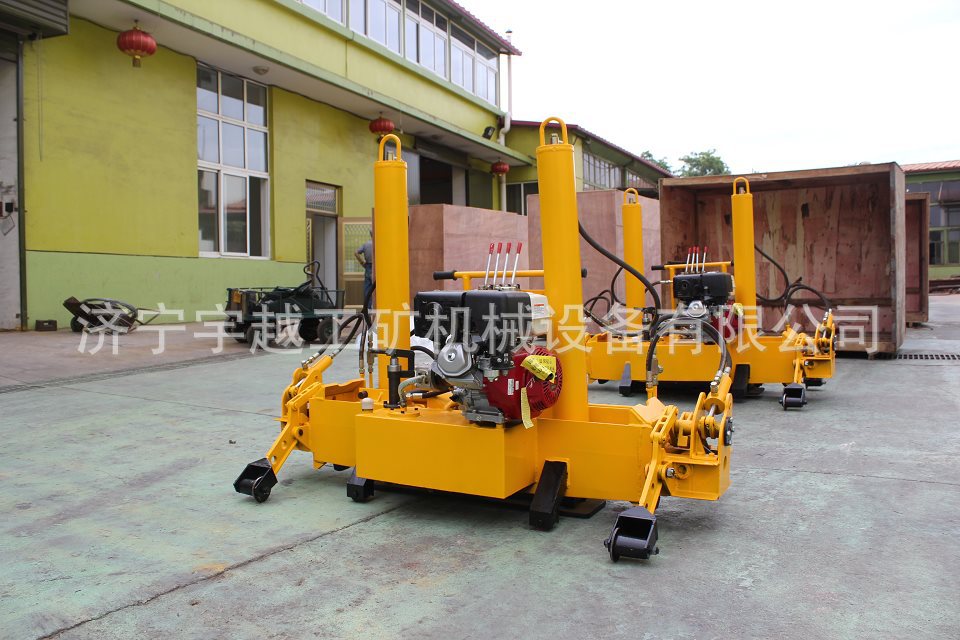

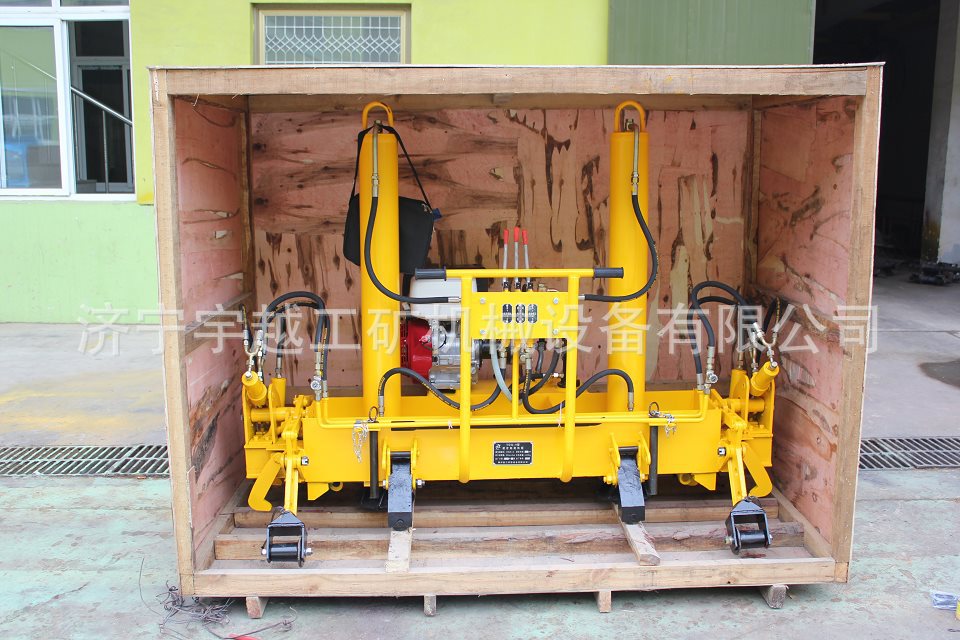

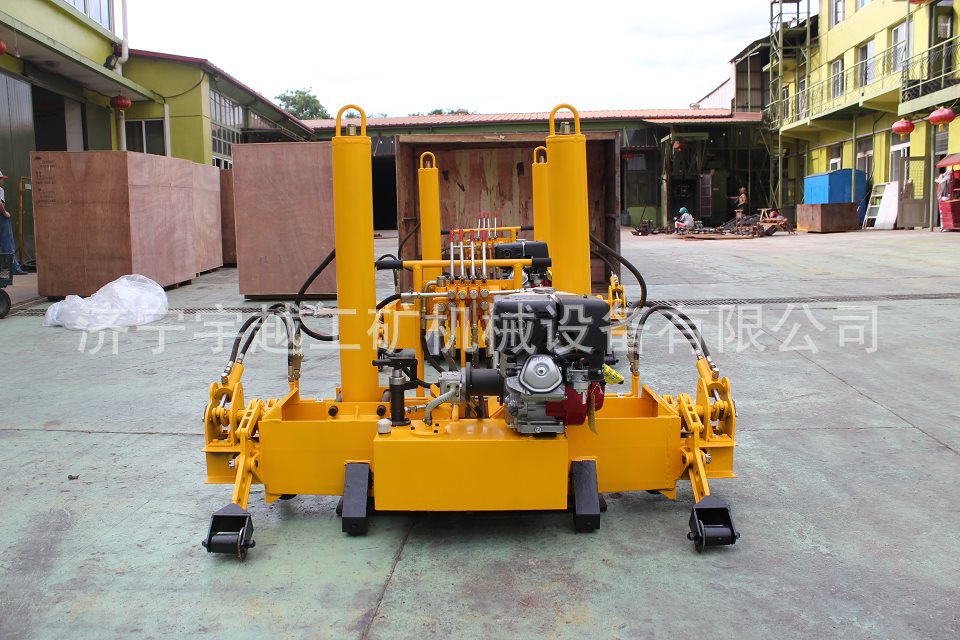

YQBJ-300×200型液压启动拨号道机特写图片
