商品信息
基本参数
- 产地江苏
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号DZFZ-36
- 贴标精度±4 (mm)
- 标签最大宽度100 (mm)
- 被贴物尺寸Ф35 mm-Ф50mm (mm)
- 贴标速度63 (瓶/min)
- 品牌大通
- 加工定制是
- 包装材料塑料
- 包装类型瓶
- 类型套标机
- 适用对象酒类饮料
- 适用行业烟酒,餐饮
- 售后服务保修一年
- 自动化程度全自动
产品简介：
产品详情：套标机解释：
（1）规格
1.主机尺寸：2440l*900w*2000h（mm）；
2.重量：约750kg；
3.瓶径：Ø25----Ø50，ø50----ø95，ø95---Ø125（mm）选一，特别规格可单独设计；
4.标签尺寸：35---250（mm）；
5.纸管内径：5“---10”可自由调节
6.机器速度：Max350瓶/分钟（0--20000瓶/小时无级调速功用）；
7.标签厚度：0.035---0.13（mm）；
8.标签材质：PVC，PET，OPS；
9.主机传送带框架：2.44m不锈钢框架
（2）电源部分
1.电源：三相380vAC+5％50/60hz；
2.功率：4kw；
3.接地保护：有效性接地线大于2平方米；
4.电源线：3X4C（三相四线制）电缆线/4平方
5.保护开关：380v-3P 25A
（3）机器组件配置表：
1.分瓶机构一组7.促进第一组投标机构
2.瓶定位机构壹组 8刀盘机构一组
3.双放料座一组9.同步标签以刷新组织一组
4.一组光纤电眼控制器10.一组自动机器升降机构
5.中心导柱壹组11.一组人机界面操作控制面板
6.预收缩炉壹组12.第一组扩展画笔机构
（4）全自动套标机mechanical部分的主要配置和机能
序列号名称 功可以
1供料组为投标提供动力；（该机型采用真空吸尘系统）
2在机架组上安装标签设备；
3机器升降组根据瓶子种类自动调节主机高度；
4刷牙组负责将切割后的标签刷到瓶子上。
5刀头组切去发送到中心列的标签；
6切刀支配组支配切刀在切刀头中的运行位置；
7后部驱动器组提供动力来驱动中间列上的标签；
8前驱调节组夹住中柱；
9电眼架组调整标签的最佳切割位置；
10根据电池组检测组调整标签插入瓶中的位置；
11刷子组将无法插入瓶子的标签刷到所需位置；
12带瓶定位组，平稳瓶体，操纵标签套位置；
13中央列组容许标签的导入和扩展，便于运输和切割；
14送瓶螺钉以等于的相距分离瓶子，以展开精确的贴标。
（5）设备大小表：
1.套标机主机尺寸：2440l*900w*2000h（mm）
2.蒸汽收缩炉：1800l*600w*1500h（mm）
（6）STB-500P型套标机电器部分配置表：
组件名称电器名称型号/台湾制造商产地
刷组小功率交流电动机25W 2STS台湾
供料组60W调速电机（带变频器）的小功率交流电动机1STS台湾
光电传感器HP-1001山武日本
带瓶组60W 2STS台湾的小功率交流电机
逆变器SC-0.4KW1士林台湾
小功率交流电机120w（5K）1STS台湾
逆变器SC-0.4KW1士林台湾
毛刷组小功率交流电机25W 2STS台湾
刀头伺服电机750w伺服1松下日本
刀盘伺服驱动器750瓦servo1松下日本
工具箱原点传感器EESX-6711欧姆龙日本
驱动组驱动伺服电机MHDDT082P1U（750w）1松下日本
驱动伺服driveMCDDT3520003（750w）1松下日本
电眼框架组FS-V111基恩士日本的光电传感器
照相瓶组光电传感器HP-100P1山武日本
输送组变频器SC-0.75kw1士林台湾
是程式控制器PLCFPX-C60T 1松下日本
触摸屏人机MT 4300C 1E-VIEW台湾
接触者SE-03/LC-097富士/施耐德日本/法国
OG-2000蒸汽收缩炉：
1.新型蒸汽收缩炉，适用于各种不准则圆形瓶，方瓶，扁瓶等，调节，维修简便，收缩率平整。蒸汽喷射方式均匀地分布在低压蒸汽鼓中，并采用无缝钢管设计。整机分成三段可调段，每一段的高度，前后，出风量都可以分别调节，以达到美妙的收缩功效。整机的机壳由不锈钢制成并绝缘，不仅节约能源，而且合乎国际安全规格。底部的不锈钢排水盘座落冷凝水的中间。整机采用防水设计，操作维护便利。
2，可按原配置制造双层保温炉，达到节能环保的目的。

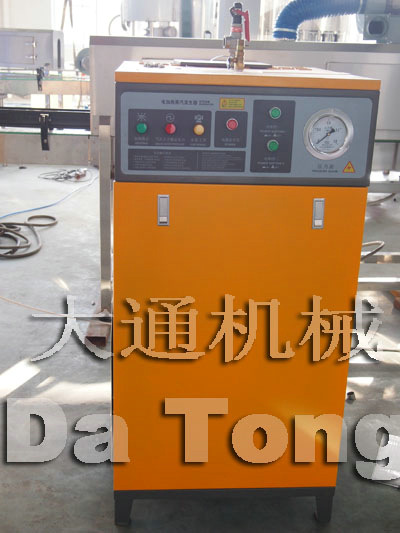

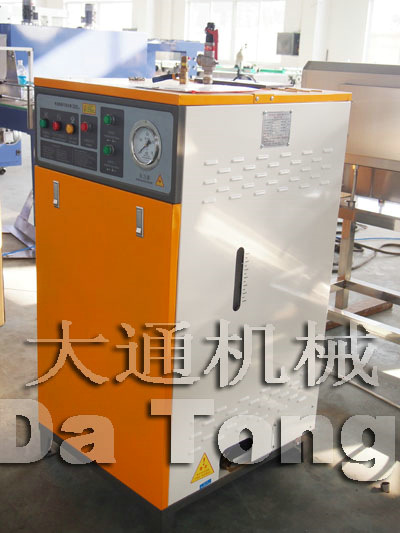

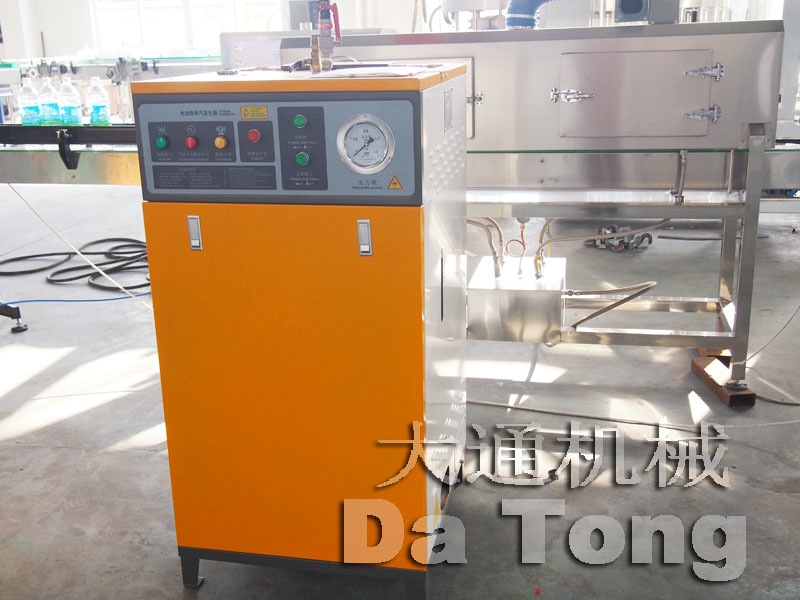

蒸汽发生器：
该系列电热蒸汽发生器炉和储水箱均采用进口不锈钢制成。用以供抽水机的隐含铜壳和不锈钢齿轮的高压抽水机兼具高压和低噪声的特征。火炉和储水箱自动支配水位，自动供水和蒸汽压力。装有0.25a-0.35mpa的安全阀，安装使用简便，接通电源约15分钟即可获取0.35mpa压力蒸汽，蒸汽温度均匀，工作效率高。
型号：DZFZ-36
工作电压：380v/220v
电机功率：370w
电加热功率：36kw
工作压力：0.25-0.4mpa
尺码：550×660×1000
出风量：50kg/h
重量：140kg
联 系人：顾金平先生（董事长办公室总经理）
对讲机：0086051258662088
手机：13915699890
传记 真：0086051258661388
地址：中国江苏张家港市张家港市乐余镇闸西经济开发区

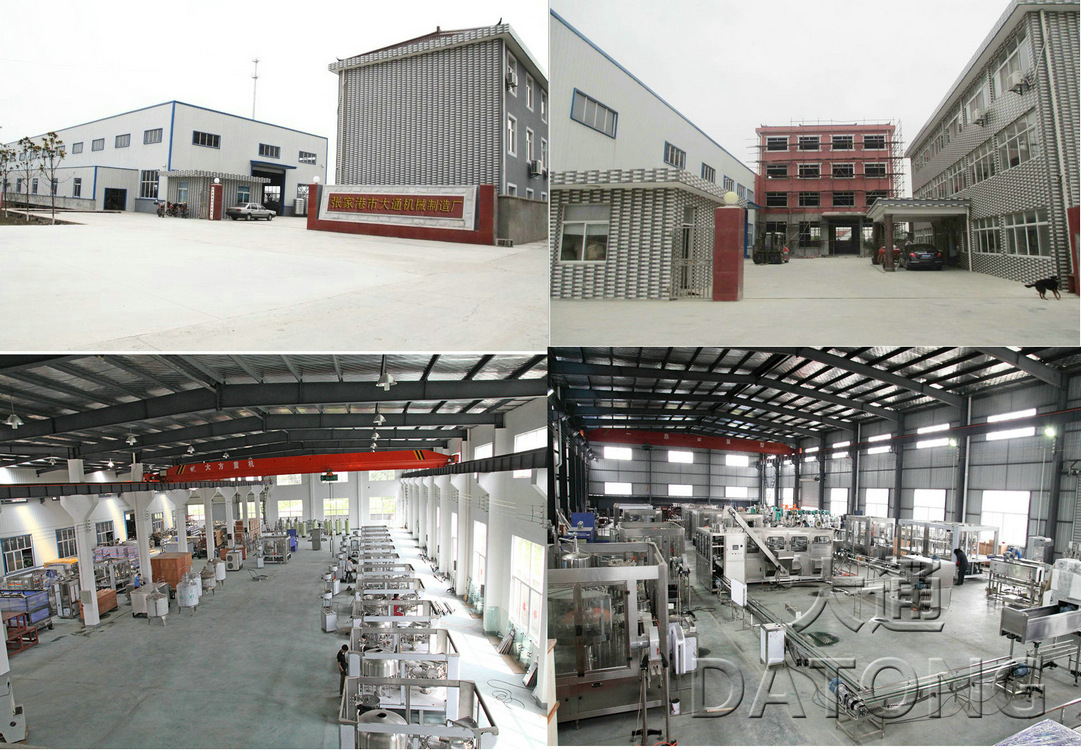

张家港市大通机械制造厂是食品饮品机器及水处理设备的专业制造商。企业坚称以市场为导向，技术至上，质量为生命，服务至上的经营理念。成立了健全的质量保证体系，公司本着诚信为本，公司的主导产品包括充气和非充气生产线，果汁饮品，茶饮品和乙醇以及其他液体瓶，桶，罐，杯和各种生产线，公司愿与各界人士协作生活，一同发展，确立长期安定的业务关联。热情欢迎新老用户光临指导。
