商品信息
基本参数
- 产地
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号280ＫＧ双门磁力锁
- 工作电压ＤＣ12Ｖ (V)
- 品牌宏固
- 加工定制否
产品简介：

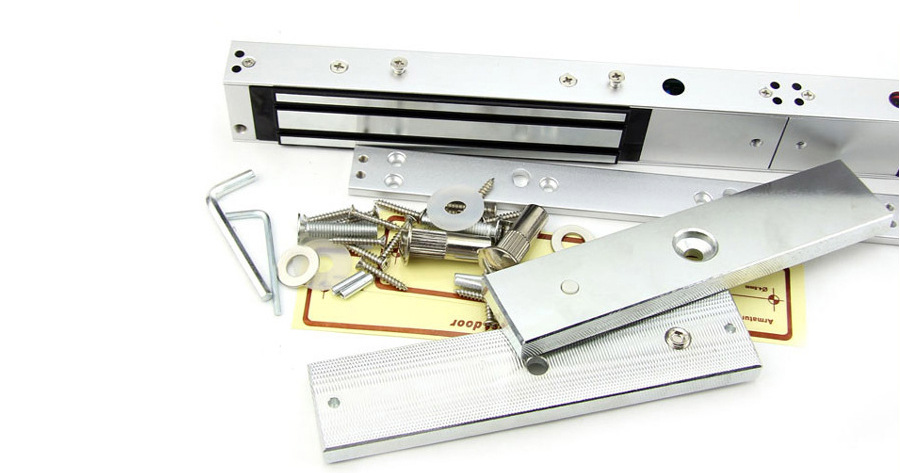

产品详情：【宏固品牌】280kg带灯双门磁力锁
产品基准

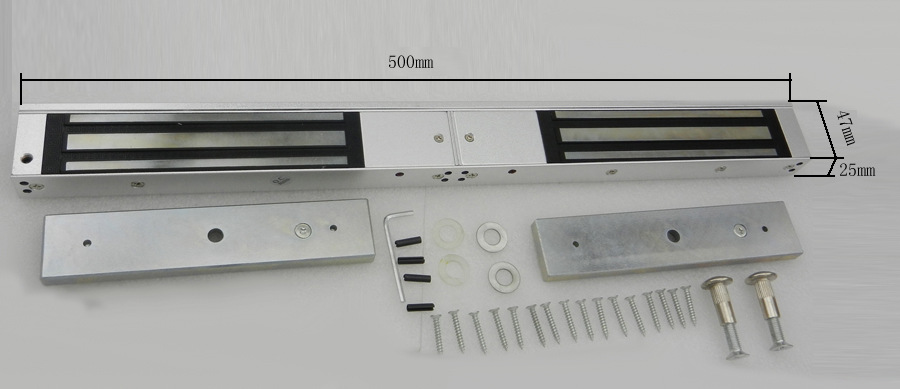

锁体尺寸：长250x宽48.5x高25（mm）
吸盘尺寸：长180x宽38x高11（mm）
最大拉力：280kg（600lbs）线性拉力
输入电压：dc12v或DC24V+10％
工作电流：12v/500ma——24v/250ma
有信号：无
详尽图表
安装图
一。外门的表面安装方法：（参见图1至图8）
步骤1：首先用螺丝刀开启盖子，然后使用六角扳手打边板打算安装（请参见图1）。
步骤2：取出安装纸板，沿虚线折叠纸板，然后按照图2所示方法将纸板放到在需要安装锁的位置，然后记号需要打孔的位置并打它。
步骤3：a.固定铁板（请参见图3）将六角形内六角螺钉插入铁板上，将橡胶华司置和两片金属垫圈，然后将其放在六角形内六角螺钉上。将铁板插入门上打孔的三个孔中，同时从门的另一侧插入香菇头，然后用六角扳手将铁板锁定在门上。
b.固定侧板（请参见图3）用两个圆头螺钉（固定在侧板的长孔中）将侧板固定在先前打孔的门框上。注意：请勿锁定侧板，以免侧板被固定。可以往复移动以便于纠正安全位置。
c.校正侧板的位置，以使侧板和中继板的位置合适，以便锁的主体可以与中继板紧密接触。
d：固定好锁体和边板锁紧边板的圆头螺钉后，锁紧所有沉头螺钉，然后取下圆头螺钉，并在恰当的位置钻孔以进行布线。最终，使用六角扳手锁紧电源。侧板上锁的主体（见图4）
步骤4：按照手册中的说明进行接线。
步骤5：合上盖子，将小铝筒塞进锁main放入图5中的螺孔中，见图6
图七和图8显示了外门的典型安装式样
★安装注意事项
安装铁板时，请勿将其锁紧，使其稍稍晃动以有利于与锁主体自然结合。
2.内开门的表面安装（zl型支架的安装方法）：化解了外部电磁锁的内部安装疑问。
当内门安装在表面上时，需要辅助配件来辅助安装。我们使用进口的优质装饰铝材质制作此安装附件：Z&L架。每套z＆l支架均涵盖三件铝制附件，其中较长的L1用于锁体。门上安装了另外两个较短的组件Z2和Z3配给继铁板用。Z2。侧面有五个埋头孔，用于固定门。Z3用于固定铁板，侧面有三个孔，中心孔应与铁板的中心孔对齐。介绍安装方法。
一种。将Z&L支架放在安装锁的位置的L1支架中，然后使用M5*25的自攻螺钉将其固定在门框或墙壁上。
b。使用六角扳手将锁体锁定在l1支架上。
c。将z2支架固定到与l1支架位置相对应的门上。
d。将铁板插入Z1的三个孔中以进行错误固定，然后关闭门以使磁体和铁板紧密匹配，并认定Z1和Z2的连接位置。（相对位置可以根据门的厚度调整Z1和z2的出发点）。
e。拧紧Z1，z2，然后用M8*25内六角螺钉将铁板固定在Z1上（依次拧紧螺钉，铁板，垫圈和橡胶垫圈）。
f。如果是双门，则可以使用两个Z &L支架
3.嵌入式（内置）安装方法：
内开门和外开门的埋入安装方法相同
对于木门，如果门肋的尺寸足以掩饰锁的主体，则安装十分简便。只需挖一个合适的凹槽，将锁埋入后锁上螺丝，一般施工人员在见到锁后便会安装它。铝合金门的框架一般而言是中空的。鉴于此机能，我们设计了两种安装方法。
a.衬里木块法（请参考图10和图11）：在门框内放入一块合适尺寸的木块作为衬里，然后锁紧螺钉，这种方法很容易获取材质并且容易安装install。此方法主要在具体安装中使用。
b.使用安装附件的方法：此方法是使用我们提供的附件（四孔铁板+U型铁），这使安装愈发易于。
图10@@
★安装注意事项
进行埋入式安装时，请不能不注意门肋的尺寸要比所选锁的尺寸稍大。
4.玻璃门的安装方法：
1.铝合金（或其他材料）覆框玻璃门的安装方法
对于要在安装中埋入的玻璃门，一般而言可以使用EM1000系列磁力门锁。这是我们公司奇特的锁，最适宜在玻璃门上安装，无论您的门是内开还是外开，都可以安装双开自由门。安装方法与普通门的埋入安装相同。。
★安装注意事项
玻璃门需要装设铝合金框架。因为锁定和相距要求低于6毫米，所以门边缘和门框之间的间距须要低于6毫米。地弹簧须要质量安定，否则会影响锁的位置。
2.无框玻璃门的安装方法
普通锁很难安装在玻璃门上。即使可以安装一些锁，也会影响整个门的外观。我们的电磁锁具备奇特的安装附件，可以轻松安装，美观确实。
1.使用u形支架将电磁锁安装在无框玻璃门上：
从未框架的玻璃门需要配件来帮助安装。安装方法与普通门的表面安装方法基本相同，不同之处在于第三步安装铁板时有所不同。安装方法如图9所示。将u形槽，橡胶垫和不锈钢垫片（锁螺丝侧面）放在玻璃门上，用无头六角螺丝锁住玻璃门，然后将玻璃门固定将继电器板连通到u形凹槽。对于不同的玻璃门厚度和不同类别的电磁锁，我们提供不同种类的安装配件：UBG支架，有关标准，请参见下表：
2.使用ab框架安装 先，用专用玻璃胶（或双面胶带）将ab框架固定在玻璃门上，然后将铁板固定在支架上。
5.其他注意事项：
在安装之前，请细心阅读安装解释，并注意以下几点：
绝不在继电器铁板或锁的主体上钻孔；绝不更换继电器铁板固定螺丝；请勿使用刺激性的清洁剂擦拭电磁锁；请勿改动电路。
保养：
与其他门锁相比之下，磁性门锁的维护相对简便。只要使铁板和锁体的表面从未杂质，请定期使用非腐蚀性清洁剂擦拭表面。
问题
或许的缘故
解
门无法上锁
1.无电源
2.电源线松动
1.检验电源
2.拧紧电源线
拉伸强度缺乏
1.电源欠缺
2.门严重变形或电磁门锁未正确安装，
中继板与锁体之间的接触面积减少。
3.铁板或锁体的表面上有杂质。
1.使电源输出达到正常锁定
工作状况。
2.调节门或再度安装锁。
3.除去杂质。
簧片开关
输出错误
1.铁板与锁体未全然接触后
2.舌簧开关位置错误
3.外部负载电量超过大多数簧片开关
1.调整两个的位置
2.请关系供应商
3.请再度调整电池组。
