产品简介：
产品详情：【简略介绍】
对讲机：0517-186929128
传真：0517-86929129
24小时服务热线：13770431339
【详实解释】

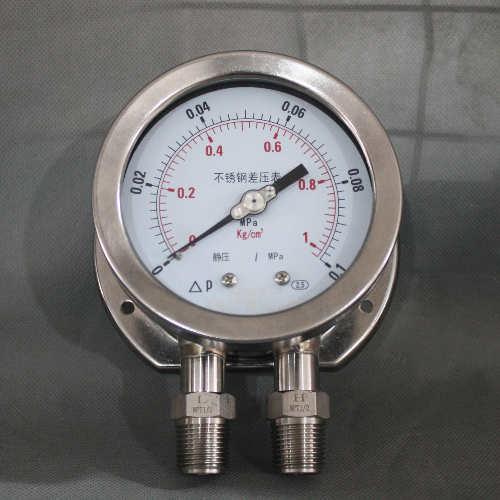

■使用解释：CYW-150B不锈钢差压计（以下简称仪器）适用于测量化学，化学纤维，冶炼，电力，核电和其他工业机构。仪器构造全部由不锈钢制成，测量系统（双波纹管和连接构件）和导压系统（包括接头，导管等）由特别奥氏体制成。不锈钢，具备很强的耐腐蚀性和对工作环境的抗冲蚀性。仪器的总体构造设计合理，技术先进，有着体积小，重量轻，稳定性好，采用寿命长，仪表接头的连接形式有两种：平行型（可以直接连接到三阀组）和斜式，可适于不同用户的配套安装。
■构造法则：
该仪器使用双波纹管构造，即两个波纹管分别安装在“i”形支架两侧的对称位置。“i”形支架的上，下端分别是活动端和固定端，中间通过弹簧片连接。两个波纹管处于平行状况，分别通过管子与表壳上的高压接头和低压接头相接。齿轮传动部门，直接安装在支架的固定端，并通过拉杆与支架的活动端连接。表盘直接固定在齿轮传动部门上。
仪表的工作原理：在压敏元件的根基上，使用两个具备相同刚度的波纹管，因此在相同的被测介质下，由于弹簧的两侧，相同的集中力分别功用在可移动支架上薄片功用在等力矩上，下面并未扰乱，因此支架仍在原始位置，因此齿轮传动部门不移动，因此指针仍对准零位置。
@每@当强加不同的压力（一般为高压端比所述低压端更高），功用在可动支承的两个波纹管的力不等于，从而使相应的位移分别被生成，并且所述齿轮传动指针驱动并放大机器设备。偏转后，会显示两者之间的压差。
■主要技术指标：
1.压差，公称工作压力，精度等级和接头螺纹尺寸的测量范围：
压差测量范围
公说工作压力
精度等级
连接器螺纹尺寸
0-10
0-16
0-25
0-40
0-60
0-100
KPa
60
100
160
250
400
600
KPa
2.5
M20*1.5
NPT1/2
0-0.16
0-0.25
0-0.40
0-0.60
0-1
0-1.6
0-2.5
MPa
1个
1.6
2.5
4
6
10
10
MPa
2.导压系统和壳体等材质：
组件称谓
材料等级（代号）
接头，导管
0Cr17Ni12Mo2（316）
波纹管
0Cr17Ni14Mo2（316公升）
状况，盖子，环
0Cr18Ni9（304）
采用环境温度：-40〜70℃
工作环境防震：vh3级
重量：约1.5kg
仪表壳的防护等级：IP54
