商品信息
基本参数
- 产地广东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 体积(m²)
- 产品重量(kg)
- 型号AT6005
- 显示方式数字显示
- 覆盖频率0.15~500MHZ (MHz)
- 重量5.2 (kg)
- 品牌ATTEN/安泰信
- 类型便携式频谱分析仪
- 加工定制否
- 适用范围见资料
- 外形尺寸285×125×380
产品简介：

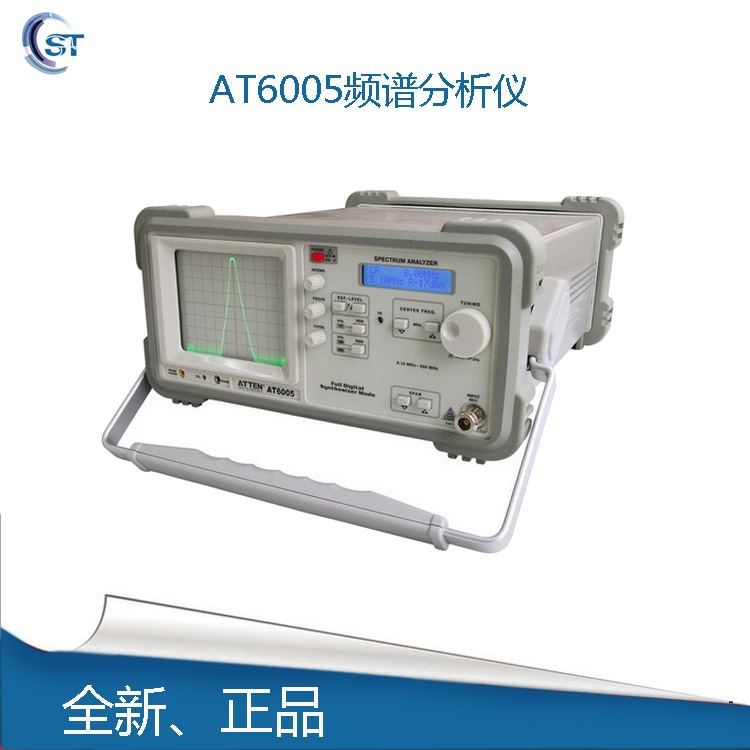

产品详情：AT6005系列频谱分析仪frequency0.15〜500mhz）可以通过粗调和细调来调节中心频率，还可以选项1mhz〜500mhz的扫描宽度以形成简便的频域测量。16位字符LCD显示可选为中心频率或标示频率读数。该仪器适用于产品开发过程中的初步测试。在送交给第三方开展正式测试之前，需一组适用于AZ530和原始原型阶段的近场探针初样机电路板，用于电线和印制板等的发射“热点”。测试和评估电磁兼容性等级。
2.用到简介：
★安泰信频谱分析仪可以检验和比起有线和无线系统的信号频率，例如遥控器，电话机，测量发送器和接收器，无绳电话，通信机等。
★频谱分析仪一般而言显示未经处理的原始信号的信息，电压，功率，周期，波形，边带和频率。
频谱分析仪常见的测量结果包括：谱波失真，两音互调失真和杂波检测。
★电磁兼容测试（EMC）：测量各种电子装置发出的危害电磁波的机能，此外PHOTE（听筒）插孔还可以输出AM/FM检波信号，可用于辨别广播信号受噪音影响。从认证的视角来看，首先测量辐射噪音对于预评估和研究十分有效性。测量机能。
★也可普遍用于教学和科研。安泰信频谱分析仪可以通过射频脉冲信号确实见到电信号的图像（如傅利叶级数），在教学中更易了解，在使用中更明晰。科学研究。
频率范围0.15〜500mhz
稳定性±10ppm/年
老 化±2ppm/年
频率显示分辨率10khz（51/2digit）
读取精度±2％*扫频宽度+5*10-3*中心频率+10khz
中心频率调整范围0.15〜500mhz
频率生成TCXO，DDS（数字频率合成）
扫频范围零档和1〜500mhz（1-2-5bin）
扫频宽度精度±10％
分辨率带宽400khz，20khz
视频滤波器带宽4khz
扫描时间20ms
振幅
幅度范围-100dbm〜+13dbm
显显示CRT，8*10div
显示校正10db/div，对数
显示范围80db（10dB/div）
大幅度频率响应10dB衰减，零齿轮，分辨率带宽400khz，信号17dBm：<±4dB
LCD显示2*16个字符，中心频率，跨度，参考电平
输入衰减器0〜40db（4*10db）
精度（输入衰减）≤±2db/10db
参考电平范围-27dBm〜+13dBm（每个电平10db）
精度（参考电平）250mhz（CF），零档，RBW400kHz：±2dB
很小平均噪音≤-90dBm（RBW20kHzVBW4kHz）
三阶交调在-27dBm2个信号，>3mhz间距：≤-60dBc
二次谐波抑制-27dBm，0dB衰减，≤-50dBc
VSWR（衰减≥10dB）typ。1.5：1
信号输入
阻抗50ωn连接器
最大连续射频输入电平10〜40dB衰减：+20dBm（0.1w）0dB衰减：+10dBm
最大DC输入电压±25V
电源对AZ530probe6vdc
音频输出3.5mmφ，话筒连接器
滚动支配输入中心频率
工作温度+10℃〜+40℃
储存温度-40℃〜+70℃
线电压范围220±10v〜，50hz〜60hz
重大约8.0kg
大小380×285×125（L×W×h）mm
